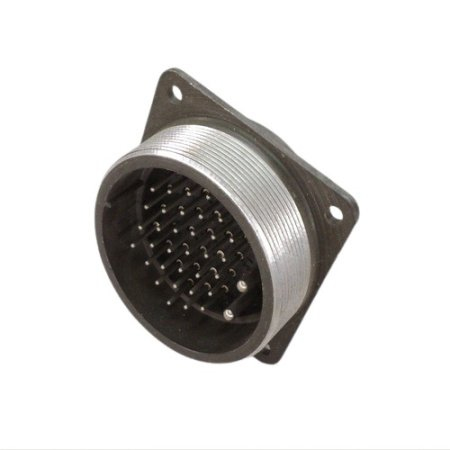

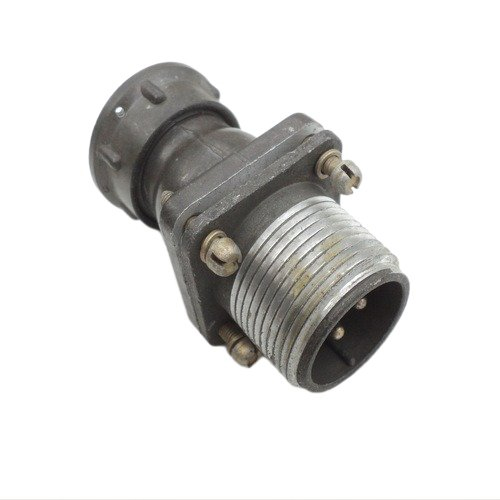

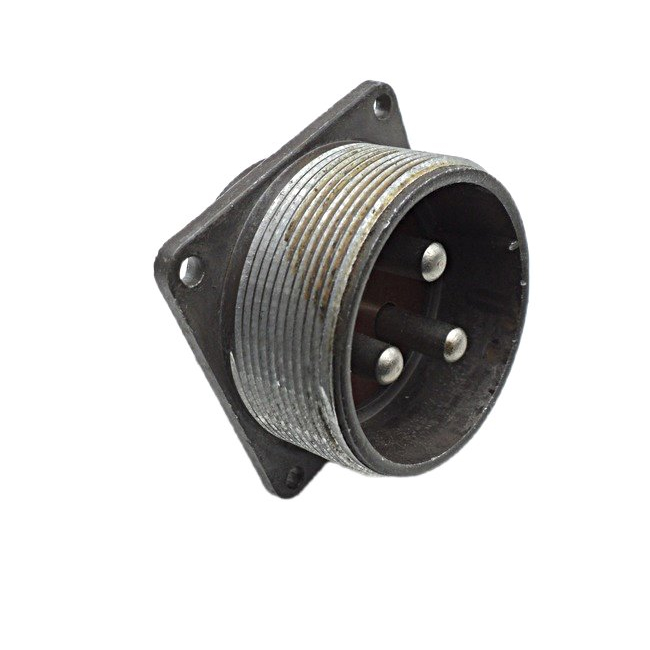

ШР20ПК3ЭШ6 — это низкочастотный цилиндрический разъём‑вилка серии ШР, исполненный как блочная (приборная) часть с кожухом, предназначенная для соединения электрических цепей в радио‑ и электроаппаратуре.

Расшифровка обозначения

• ШР — тип штепсельного негерметичного соединителя низкой частоты.

• 20 — условный размер корпуса (нормальный габарит).

• ПК — конструктивное исполнение для приборной части: с прямым патрубком.

• 3 — количество контактов.

• Э — для экранированного кабеля (экранированная конструкция контактов/крепления).

• Ш — вилка (штыревая часть).

• 6 — сочетание контактов (схемно‑конструктивное исполнение).

Основные технические параметры

• Рабочий ток — до 10 А .

• Максимальное напряжение — до 850 В постоянного тока; допускает также переменный и импульсный ток частотой до 3 МГц .

• Контакты — штыревые, диаметром около 1,5 мм , с покрытием серебром; переходное сопротивление контакта не более 2,5 мОм , сопротивление изоляции не менее 5000 МОм в нормальных условиях.

• Количество циклов сопряжения‑разъединения — до 500 сочленений.

• Минимальная наработка — 1000 часов , срок сохраняемости — не менее 15 лет .

Конструкция и монтаж

• Корпус металлический, изолятор выполнен из карболита (фибра‑подобного материала), что обеспечивает стабильность размеров и хорошую механическую прочность.

• Сочленение с ответной розеткой — резьбовое (гаечное), что обеспечивает надёжную фиксацию и виброустойчивость.

• Метод монтажа — на блок/панель (блочная часть), контактные хвостовики предназначены для пайки проводов сечением до 1,93 мм² , число припаек на один хвостовик — не более 3 .

Условия эксплуатации и габариты

• Рабочий диапазон температур окружающей среды — примерно от −60 до +60 °С ; с учётом перегрева контактов — до +110 °С .

• Разъём рассчитан на работу в условиях пониженного атмосферного давления, синусоидальной вибрации (до 5000 Гц при ускорении до 300 м/с² ) и ударных нагрузок (одиночные удары до 5000 м/с² ).

• Габаритные размеры вилки ШР20ПК3ЭШ6 — порядка 55×30×30 мм , масса — около 45 г (для исполнения с кожухом).

Применение

Этот тип вилки применяется для соединения и разъединения электрических цепей, проводов и кабелей в блоках и узлах радио‑ и электроаппаратуры, в том числе в промышленном и специальном оборудовании с повышенными требованиями по вибро‑ и ударостойкости.
