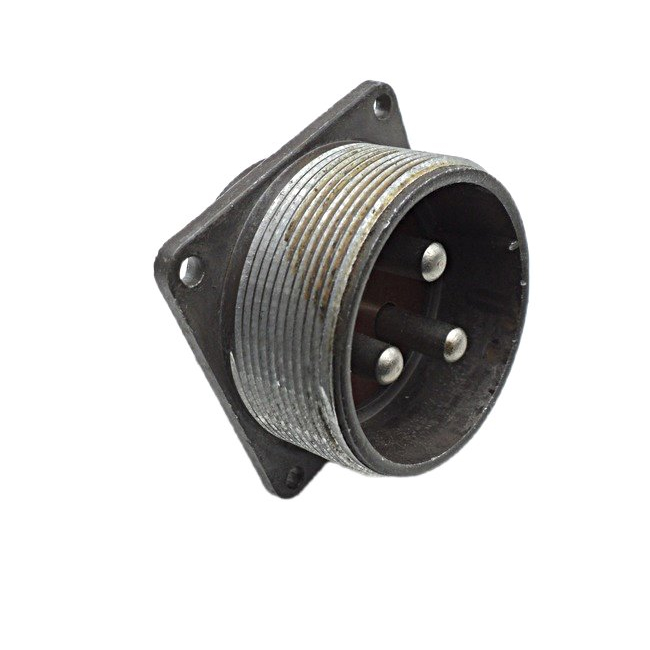

ШР20ПК3ЭШ6 — это приборная вилка цилиндрического низкочастотного разъёма серии ШР с прямым патрубком, выпускавшаяся в период 2013–2016 годов. Она предназначена для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Применение

Используется для внутреннего и наружного монтажа (при защите от пыли и влаги) в различных устройствах, где требуется резьбовое сочленение и пайка проводов. Подходит для работы в цепях переменного и постоянного тока частотой до 3 МГц.

Характеристики

• Количество контактов: 3 шт. (диаметр 1,5 мм).

• Рабочий ток: 10 А.

• Максимальное напряжение постоянного тока: 850 В.

• Метод монтажа: пайка (не более 3 припаек на контакт).

• Сочленение: резьбовое.

• Габаритные размеры: 55,2 ? 30 ? 30 мм.

Условия эксплуатации

Выдерживает вибрацию (1–5000 Гц, до 300 м/с?), удары (до 5000 м/с?), линейное ускорение до 2000 м/с?. Температурный диапазон: от -60 до +60 °C (смена до +110 °C), пониженное давление до 1,3?10?? Па. Климатическое исполнение: УХЛ, срок службы — до 500 сочленений-расчленений, наработка 5000 ч.
