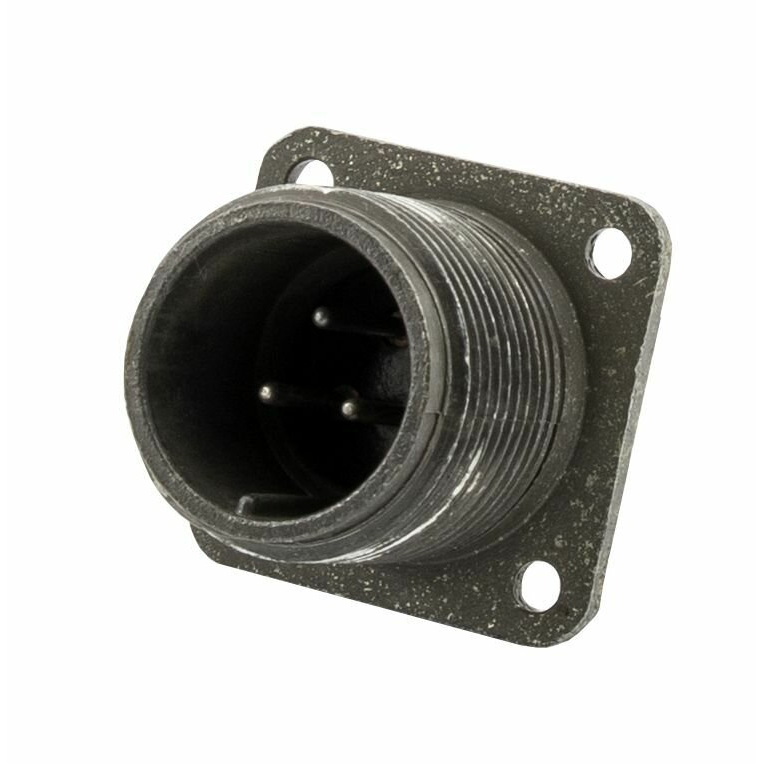

ШР20П3ЭШ6 — это приборная вилка (штыревой соединитель) серии ШР, предназначенная для надежного электрического соединения в различных аппаратах. Она имеет 3 контакта диаметром 1,5 мм и прямой вывод под экранированный кабель без патрубка.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В (переменный и постоянный ток) и токовую нагрузку до 10 А на контакт (максимум 20 А на одиночный контакт). +1
Рабочая температура — от -60°C до +60°C, с учетом перегрева контактов до +110°C; выдерживает вибрацию до 5000 Гц, удары до 5000 м/с² и пониженное давление до 1,3·10⁻⁴ Па. +1
Срок службы — минимум 1000 часов наработки, 500 циклов сочленений, сохраняемость 15 лет.​

Расшифровка обозначения

• ШР — тип цилиндрического низкочастотного соединителя.

• 20 — условный размер корпуса.

• П — приборное исполнение без патрубка.

• 3 — количество контактов.

• Э — для экранированного кабеля.

• Ш — вилка (штыри).

• 6 — схема расположения контактов.

Применение

Используется в радиоэлектронной и радиотехнической аппаратуре для внутренних и наружных цепей, включая условия УХЛ (умеренный и холодный климат). Корпус металлический, изолятор из карболита, монтаж блочный.
