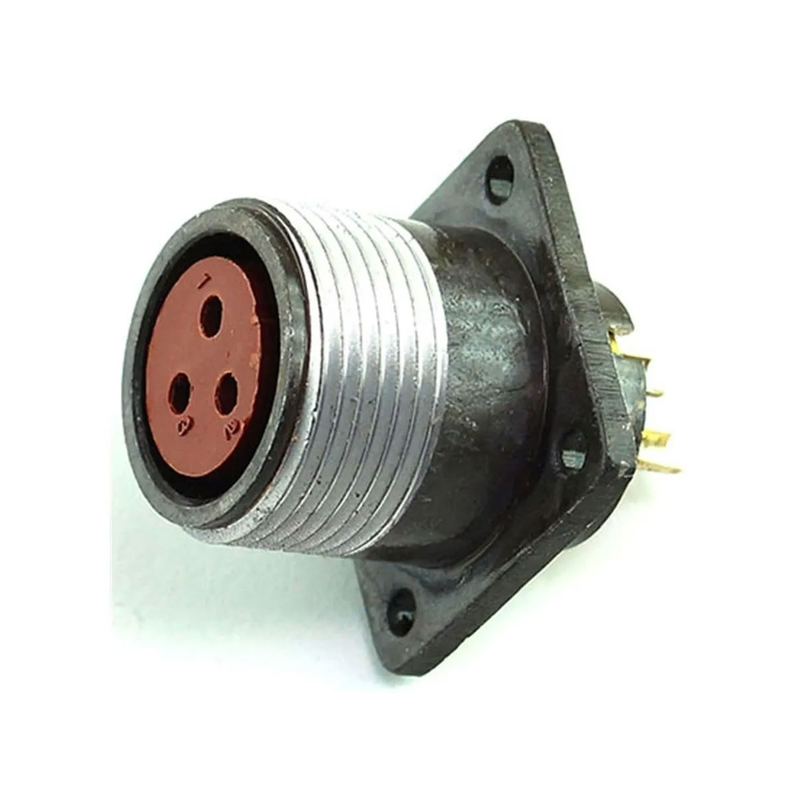

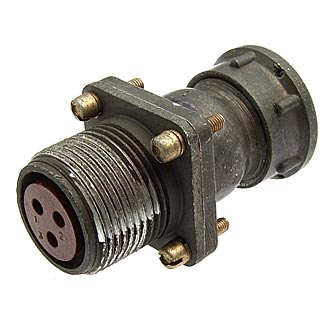

ШР20ПК3ЭГ7 — это приборная розетка с прямым патрубком из серии ШР, выпускавшаяся в период 2013–2016 годов. Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Применение

розетка применяется для соединения электрических цепей в электро- и радиоаппаратуре, включая внутренние и наружные установки (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Характеристики

• Рабочий ток — 25 А на контакт.

• Максимальное напряжение — до 850 В (переменный и постоянный ток).

• Количество контактов — 3, диаметром 2,5 мм. ?

• Количество сочленений-расчленений — 500, наработка — минимум 1000 часов.

• Температурный диапазон — от -60°C до +60°C (с учетом перегрева контактов до +110°C). ?

• Устойчивость к вибрации (1–5000 Гц, до 300 м/с?), ударам (до 5000 м/с? одиночный) и линейному ускорению (2000 м/с?).

• Срок сохраняемости — не менее 15 лет, монтаж — пайка, сечение проводов — до 3 мм?.
