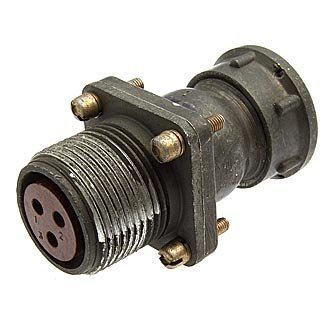

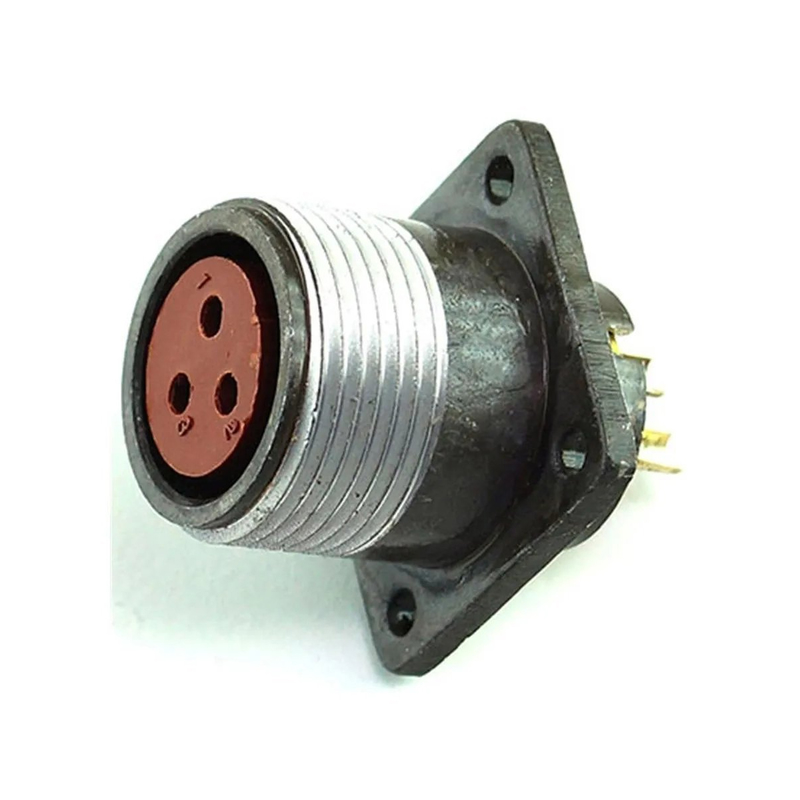

ШР20ПК3ЭГ7 — это приборная розетка серии ШР (Каскад), представляющая собой цилиндрический низкочастотный соединитель общего назначения.

Применение

Предназначена для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, включая работу в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Подходит для внутреннего и наружного монтажа (при защите от пыли и влаги потребителем) в климатическом исполнении УХЛ.

Модель 2024 г. с ОТК соответствует стандартным требованиям серии ШР для блочного монтажа. ?

Характеристики

• Рабочий ток: 25 А на контакт.

• Максимальное напряжение: до 850 В (постоянного/переменного тока). ?

• Количество контактов: 3 (диаметр 2,5 мм, сочетание №7). ?

• Сечение проводов: до 3 мм?. ?

• Количество сочленений-расчленений: 500. ?

• Наработка: минимум 1000 ч, срок хранения: 15 лет. ?

• Ускорение: 2000 м/с?, температура: от -60°C до +60°C. ?
