Назначение

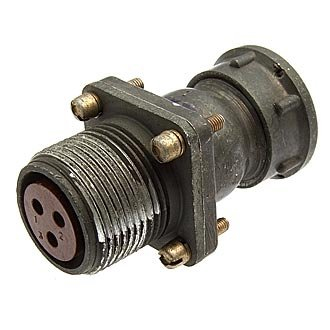

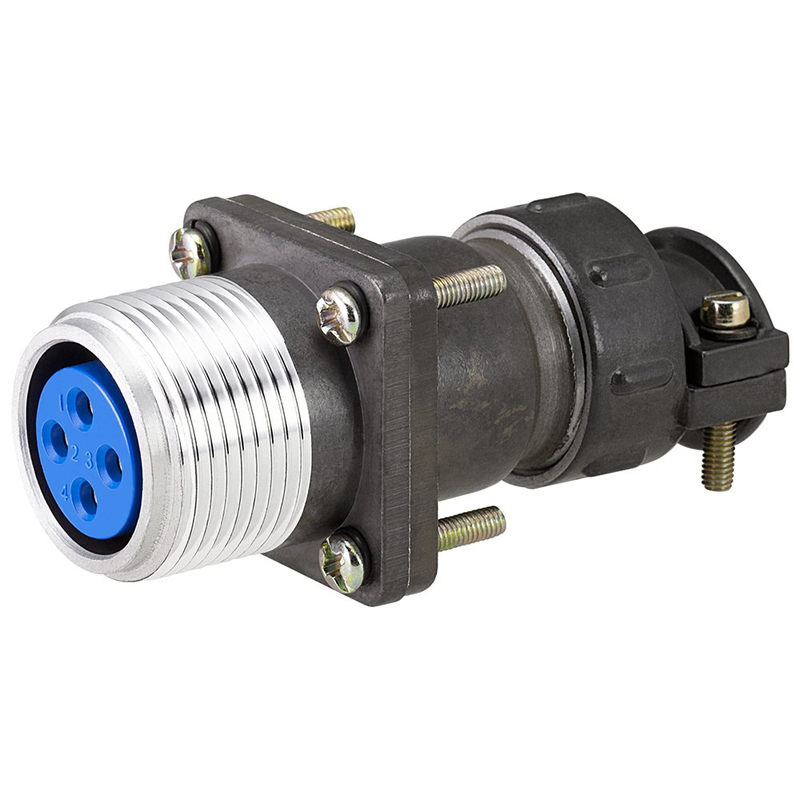

ШР20ПК3ЭГ6 розетка Каскад (2024 год, категория качества ОТК) представляет собой приборную розетку с прямым патрубком из серии низкочастотных цилиндрических соединителей ШР. Изделие предназначено для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в электро- и радиоаппаратуре. Розетка применяется в составе разъёмных соединений, обеспечивающих быструю коммутацию и надёжный электрический контакт при сборке, настройке и эксплуатации оборудования.

Соединитель относится к низкочастотным цилиндрическим соединителям объёмного монтажа с резьбовым соединением и одношпоночной поляризацией корпусов. Такая конструкция исключает неправильную стыковку ответных частей и обеспечивает стабильное механическое крепление в условиях вибрации и умеренных нагрузок.

Подтверждённые особенности и технические характеристики

Ниже приведены характеристики, соответствующие техническим условиям НКЦС.434410.111ТУ и аналогичным документам, по которым изделие принимается с категорией качества ОТК.

• Тип: низкочастотный цилиндрический соединитель объёмного монтажа, розетка с прямым патрубком.
• Соединение корпусов: резьбовое, с одношпоночной поляризацией.
• Метод монтажа: пайка.
• Рабочие цепи: постоянный и переменный ток частотой до 3 МГц.
• Напряжение: до 850 В (амплитудное значение).
• Климатическое исполнение: УХЛ2 — для внутреннего монтажа; допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.
• Совместимость: с соединителями 2РТТ и 2РТ-А.
• Гарантийный срок хранения: 15 лет со дня изготовления.
• Год выпуска: 2024.
• Артикул: 51199.
• Категория: ШР20.
• Производитель: Каскад.

Применение и условия эксплуатации

Розетка ШР20ПК3ЭГ6 применяется в электрических и радиоэлектронных устройствах, где требуется разъёмное соединение цепей с передачей сигналов и питания в диапазоне частот до 3 МГц. Благодаря исполнению УХЛ2 изделие подходит для эксплуатации внутри помещений, а при дополнительной защите от дождя, динамической пыли и солнечного излучения допускается установка на открытом воздухе в составе аппаратуры наружного размещения.

Резьбовое соединение и одношпоночная поляризация упрощают монтаж и снижают риск ошибок при стыковке. Пайка обеспечивает надёжный электрический контакт, устойчивый к вибрационным и умеренным климатическим воздействиям. Совместимость с соединителями 2РТТ и 2РТ-А позволяет использовать розетку при замене и ремонте существующих узлов без изменения посадочных мест.

Гарантийный срок хранения 15 лет со дня изготовления подтверждает длительную сохраняемость изделия при соблюдении условий хранения, установленных техническими условиями. Категория качества ОТК означает, что партия прошла приёмочный контроль по требованиям НКЦС.434410.111ТУ и аналогичным документам.

Области применения

1. Электро- и радиоаппаратура: коммутация блоков, узлов и кабельных сборок.
2. Приборы и устройства внутреннего монтажа, эксплуатируемые в отапливаемых и неотапливаемых помещениях.
3. Аппаратура наружного размещения при наличии защиты от дождя, динамической пыли и солнечного излучения.
4. Ремонт и замена соединителей, совместимых по присоединительным размерам с 2РТТ и 2РТ-А.
