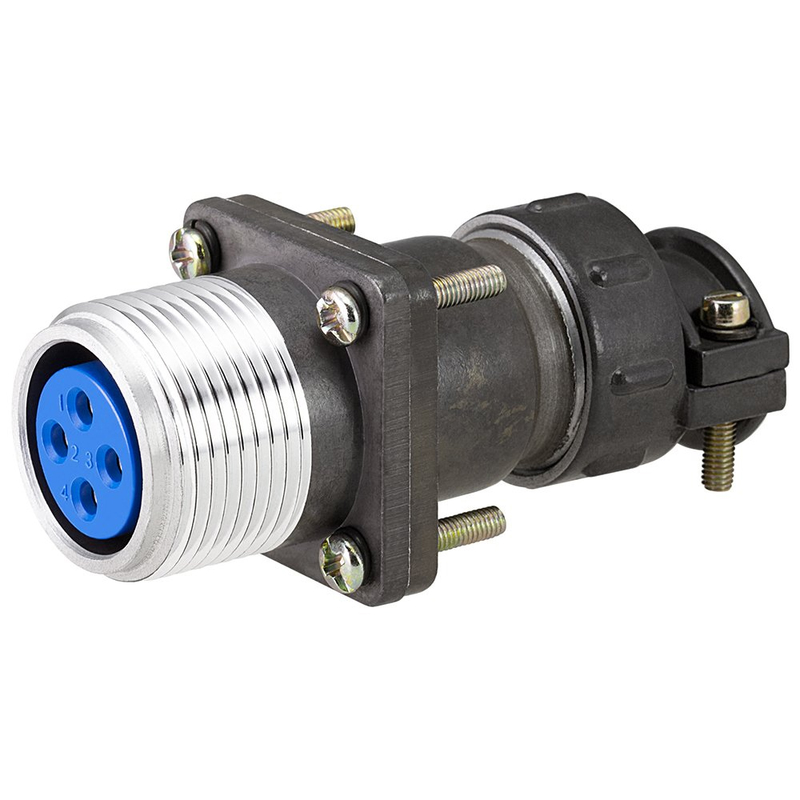

ШР20ПК3ЭГ6 — это розетка приборная с прямым патрубком, низкочастотный цилиндрический соединитель серии ШР объемного монтажа с резьбовым соединением нормальных габаритов. ?

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в электро- и радиоаппаратуре. Используется в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Подходит для внутреннего монтажа в климатическом исполнении УХЛ2, допускается наружный монтаж при защите от дождя, пыли и солнца.

Характеристики

• Количество контактов: 3 (сочетание ЭГ6). ?

• Метод монтажа: пайка, для экранированных или неэкранированных кабелей. ?

• Сочленение: резьбовое, одношпоночная поляризация. ?

• Покрытие контактов: серебро или никель. ?

• Рабочая температура: от -60 до +60 °C (с учетом перегрева контактов до +110 °C). ?

• Минимальная наработка: 1000 часов, количество сочленений-расчленений: 500. ?

• Расшифровка: ШР — тип, 20 — размер корпуса, ПК — приборная с прямым патрубком, 3 — контакты, Э — экранированный, Г — розетка, 6 — сочетание. ?
