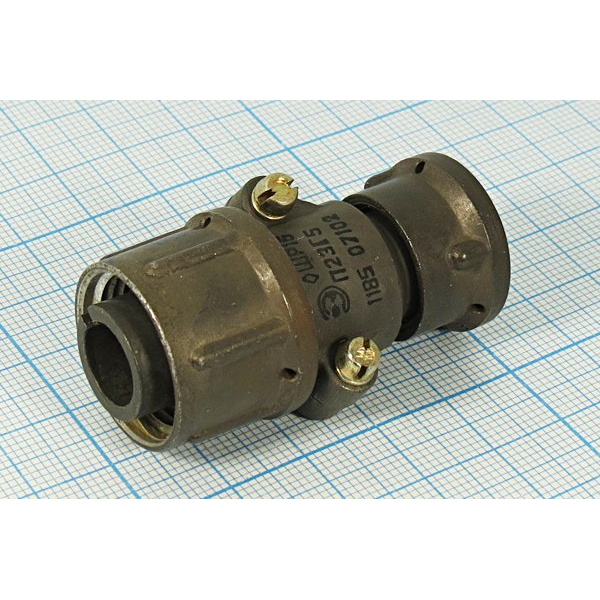

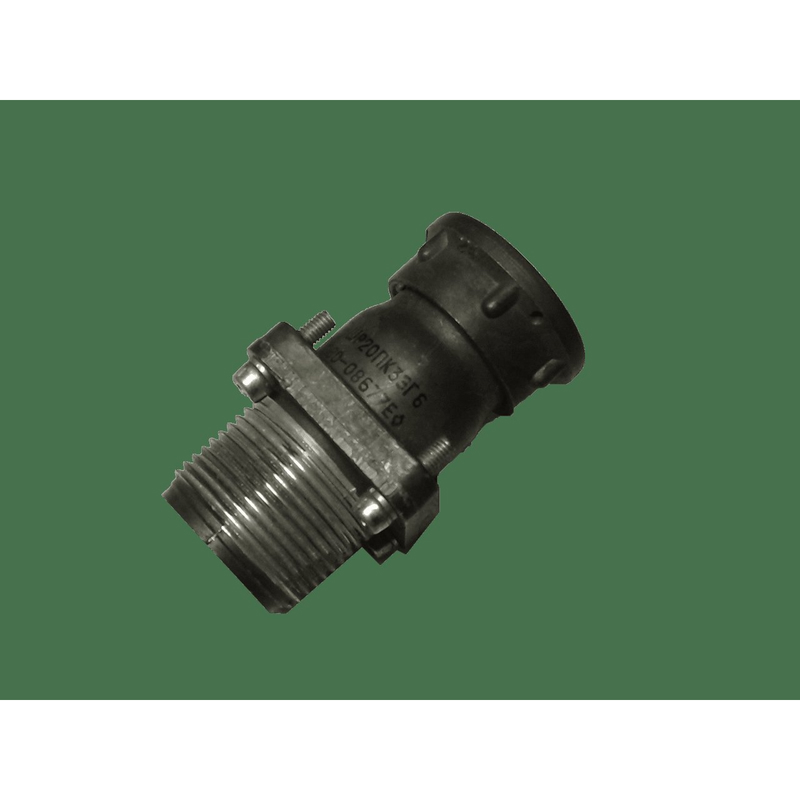

ШР20ПК3ЭГ6 — это низкочастотный цилиндрический разъём (розетка приборная с прямым патрубком) серии ШР общего назначения.

Назначение

Он предназначен для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, работает с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Характеристики

Разъём имеет 3 контакта диаметром 1,5 мм, максимальный ток на контакт — 20 А (рабочий — до 10 А), общую токовую нагрузку — до 30 А.​
Работает при температурах от -60°C до +60°C (с учётом перегрева контактов — до +110°C), выдерживает вибрацию 1–5000 Гц, ускорение до 2000 м/с² и пониженное давление до 1,3·10⁻⁴ Па. +1
Срок сохраняемости — 15 лет, минимальная наработка — 1000 часов, количество сочленений-расчленений — 500.

Расшифровка обозначения

ШР — тип соединителя; 20 — условный размер корпуса; ПК — приборная розетка с прямым патрубком; 3 — число контактов; Э — экранированный; Г — розетка; 6 — комбинация контактов.

Применение

Используется во внутренней и наружной установке (при защите от пыли и влаги) в климатическом исполнении УХЛ, в радиоэлектронной и радиотехнической аппаратуре.
