Назначение

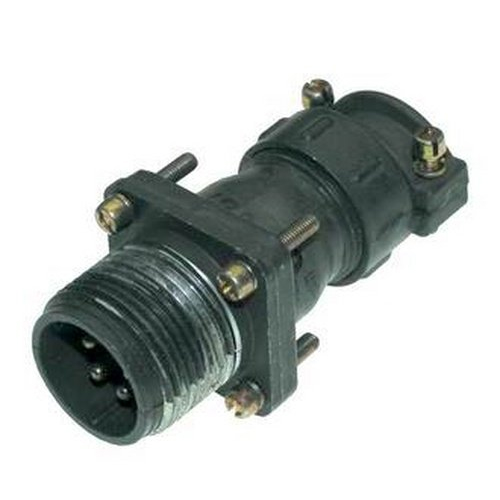

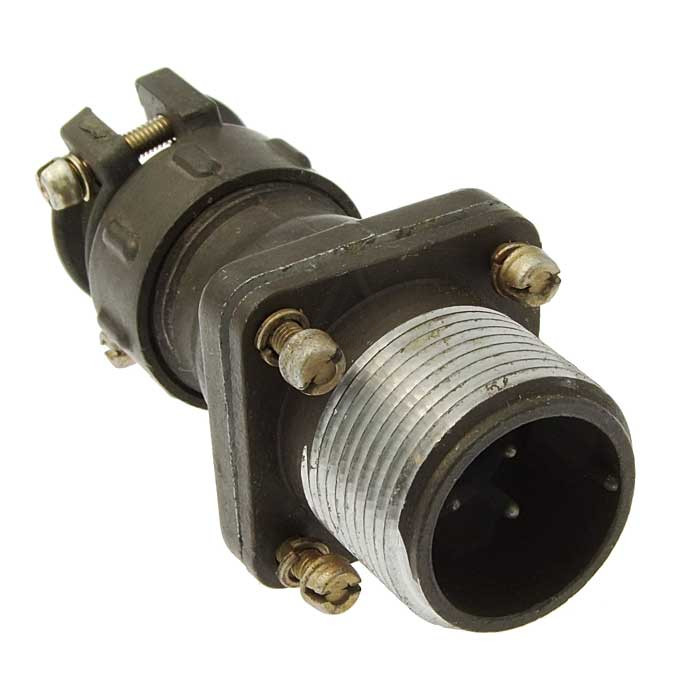

ШР20ПК2НШ6 вилка Каскад представляет собой приборную вилку цилиндрического низкочастотного соединителя производства НПО «Каскад». Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В в электро- и радиоаппаратуре. Вилка выступает ответной частью соединителя серии ШР20 и применяется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков.

Применение

Соединитель используется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Вилка подходит для внутреннего монтажа в климатическом исполнении УХЛ, а также для наружного применения при условии защиты от пыли, воды, дождя и солнечного излучения. Условный размер корпуса 20 и наличие двух контактов делают изделие удобным для подключения силовых и сигнальных цепей в составе блоков и узлов.

Основные характеристики

• Условный размер корпуса: 20
• Количество контактов: 2, диаметр контакта 2,5 мм
• Рабочий ток: 25 А
• Максимальное напряжение постоянного тока: 850 В
• Частота работы: до 3 МГц
• Температура эксплуатации: от минус 60 до плюс 60 градусов Цельсия, смена до плюс 110 градусов Цельсия
• Синусоидальная вибрация: от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате
• Механический удар: одиночный до 5000 метров на секунду в квадрате, многократный до 350 метров на секунду в квадрате
• Линейное ускорение: 2000 метров на секунду в квадрате
• Срок сохраняемости: 15 лет
• Число сочленений-расчленений: не менее 500
• Наработка: минимум 5000 часов

Условия эксплуатации

Вилка рассчитана на работу в жёстких условиях: она выдерживает интенсивную синусоидальную вибрацию, механические удары и линейные ускорения, что подтверждает пригодность изделия для аппаратуры, подвергающейся динамическим нагрузкам. Климатическое исполнение УХЛ допускает эксплуатацию как внутри помещений, так и на открытом воздухе при наличии защиты от внешних воздействий. Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия с кратковременной сменой до плюс 110 градусов Цельсия обеспечивает работоспособность соединителя в широком спектре условий.

Комплектация и сведения об изделии

Поставка осуществляется в соответствии с данными каталога. Артикул изделия: 51191. Производитель: НПО «Каскад». Год выпуска: 2024, изделие прошло контроль отдела технического контроля. Гарантийные обязательства, страна производства и точный состав комплекта поставки в приведённых данных не указаны.
