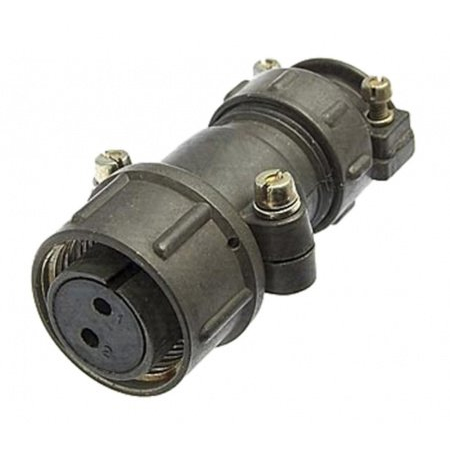

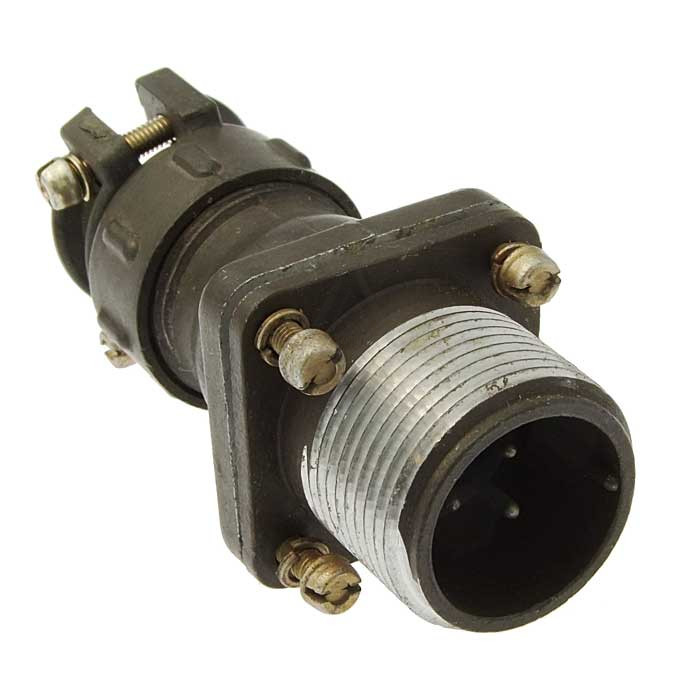

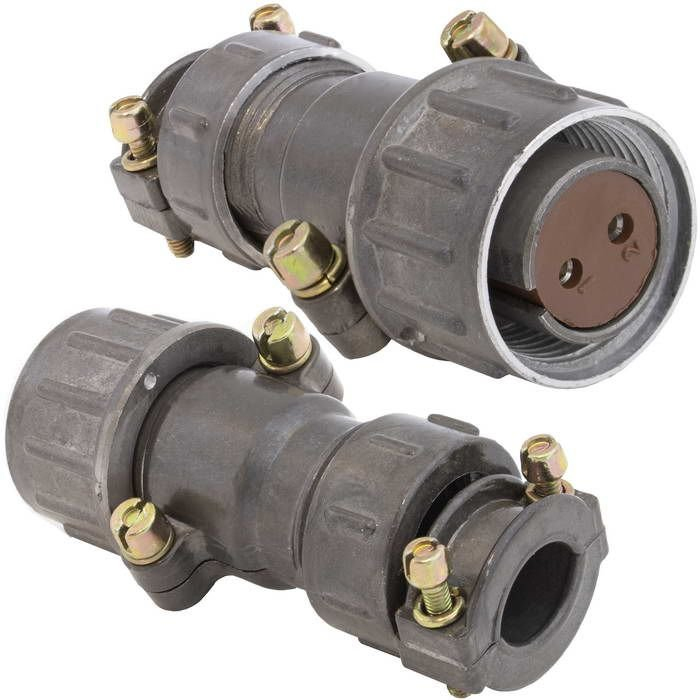

ШР20ПК2НШ6 — это приборная вилка с прямым патрубком из серии низкочастотных цилиндрических соединителей ШР, выпускавшаяся в 2013–2016 годах. Она предназначена для надежного соединения электрических цепей в различных устройствах.

Применение

Используется во внутренней и наружной установке (при защите от пыли и влаги) в радиоэлектронной, радиотехнической аппаратуре, электронике, контрольно-измерительных приборах. Подходит для работы с экранированными и неэкранированными кабелями, в цепях постоянного и переменного тока до 3 МГц.

Климатическое исполнение — УХЛ (от -60°C до +60°C, с сменой до +110°C), выдерживает вибрацию (1–5000 Гц, 300 м/с?), удары (до 5000 м/с?) и пониженное давление.

Характеристики

• Количество контактов: 2 шт. диаметром 2,5 мм (покрытие — никель).

• Рабочий ток: 25 А на контакт, общее до 50 А.

• Максимальное напряжение: 850 В (постоянного тока).

• Сочленение: резьбовое, одношпоночная поляризация; монтаж — пайка.

• Габариты: 65,8 ? 30 ? 30 мм; ресурс — 500 соединений, наработка 1000 ч.
