Назначение соединителя ШР20ПК2НШ6 Каскад

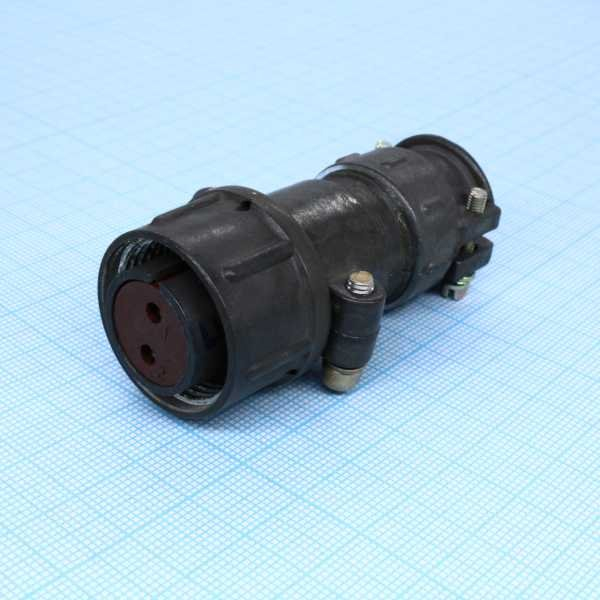

ШР20ПК2НШ6 Каскад — это вилка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надёжного соединения электрических цепей. Изделие выпускается производителем Каскад под артикулом 9286 и относится к категории ШР20. Приборная часть оснащена прямым патрубком для неэкранированного кабеля, имеет условный размер корпуса 20 и два контакта диаметром 2,5 мм.

Соединитель применяется там, где требуется компактное разъёмное соединение с фиксацией резьбой и защитой от неправильного сочленения. Одношпоночная поляризация исключает ошибочное подключение, а резьбовое сочленение обеспечивает устойчивость к вибрационным и ударным нагрузкам.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения относятся к работе в нормальных условиях, если не указано иное.

• Рабочий ток — до 25 А на контакт.
• Максимальное напряжение — до 850 В для постоянного и переменного тока частотой до 3 МГц.
• Сопротивление контактов — не более 1,0 МОм.
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях.
• Рабочая температура окружающей среды — от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов — до плюс 110 градусов Цельсия.
• Климатическое исполнение — УХЛ, допускает работу внутри и снаружи помещений при защите от пыли и влаги.
• Устойчивость к синусоидальной вибрации — диапазон от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Устойчивость к ударам — одиночные удары с ускорением до 5000 метров на секунду в квадрате.
• Работа при пониженном давлении — до 1,3 на 10 в минус четвёртой степени Паскаля.
• Наработка — не менее 1000 часов.
• Число соединений и рассоединений — 500 циклов.
• Срок хранения — 15 лет.

Конструкция, монтаж и расшифровка обозначения

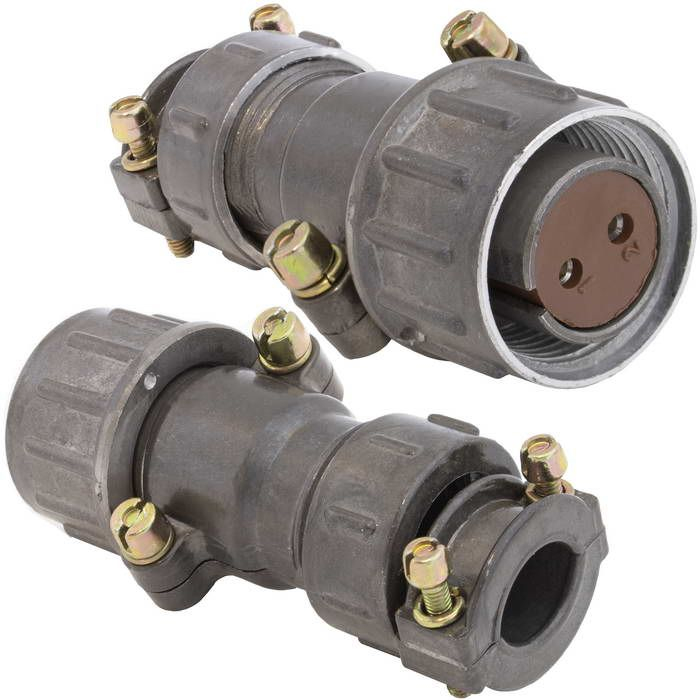

Корпус вилки имеет прямой патрубок и гайку для неэкранированного кабеля. Покрытие контактов — никель, монтаж выполняется пайкой. Хвостовики контактов подходят для проводов сечением до 3 мм². Сочетание контактов обозначено индексом 6. Изделие входит в состав соединительной пары, которая состоит из вилки (Ш) и розетки (Г), при этом предусмотрены блочные и кабельные варианты исполнения.

Обозначение ШР20ПК2НШ6 читается следующим образом: ШР — тип соединителя, 20 — размер корпуса, ПК — приборная вилка с прямым патрубком, 2 — число контактов, НШ — гайка для неэкранированного кабеля со стороны вилки, 6 — сочетание контактов.

Область применения

Благодаря климатическому исполнению УХЛ и широкому температурному диапазону вилка может использоваться внутри и снаружи помещений при условии защиты от пыли и влаги. Устойчивость к вибрации, ударам и пониженному давлению делает её пригодной для приборных соединений в составе электротехнического и электронного оборудования, где требуется передача тока до 25 А на контакт и напряжения до 850 В.

Комплектация и особенности эксплуатации

Для организации полноценного соединения необходима ответная часть — розетка серии ШР соответствующего исполнения; вилка поставляется как самостоятельный приборный разъём. При монтаже следует учитывать диаметр контактов 2,5 мм, сечение проводов до 3 мм² и способ пайки. Резьбовое сочленение с одношпоночной поляризацией упрощает сборку и снижает риск повреждения контактов при подключении.
