Назначение изделия

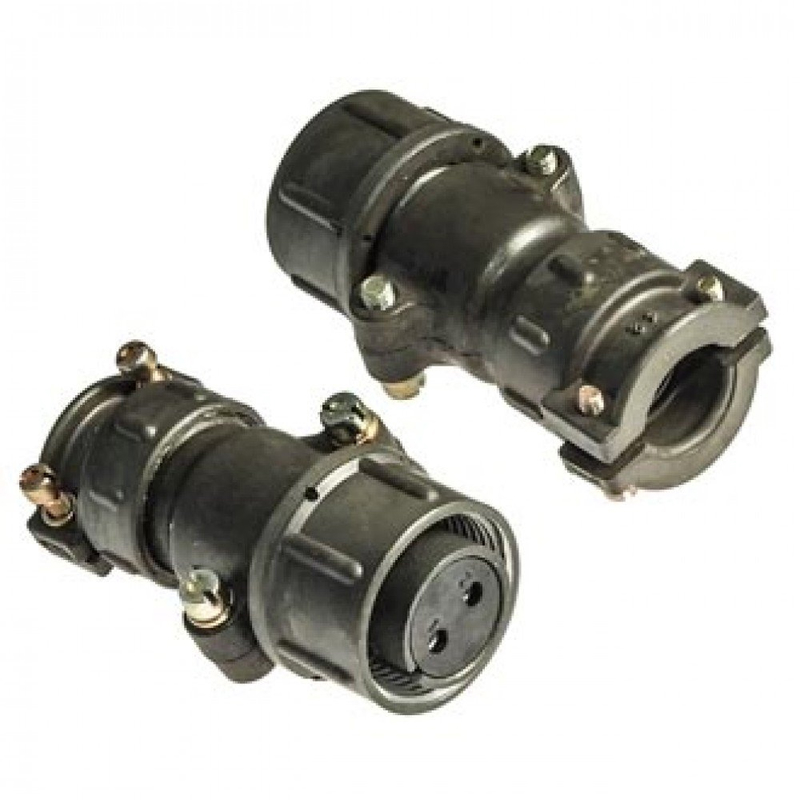

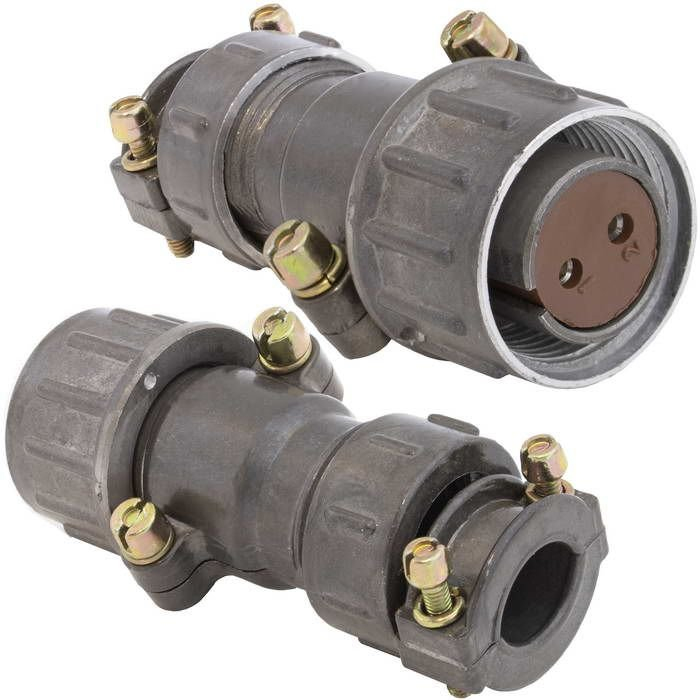

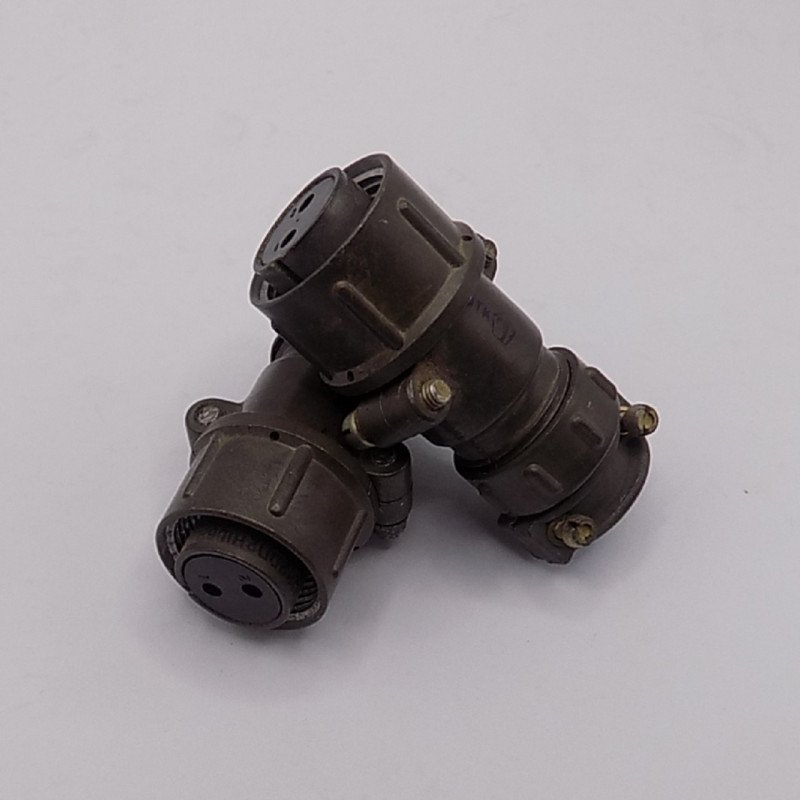

ШР20ПК2НГ6 — это приборная розетка серии ШР производства НПО «Каскад». Изделие выпущено в 2024 году и прошло контроль качества ОТК. Розетка применяется как соединитель общего назначения и предназначена для подключения в электрических цепях радиоэлектронной и радиотехнической аппаратуры.

Допускается использование как внутри помещений, так и снаружи — при условии защиты от пыли и воды. Розетка совместима с кабельными вилками ШРГ по ГЕ0.364.108 ТУ и 2РТТ по ГЕ0.364.120 ТУ, что обеспечивает взаимозаменяемость в составе готовых кабельных сборок и приборных разъёмов.

Технические характеристики

• Количество контактов: 2 штуки диаметром 2,5 миллиметра.
• Рабочий ток: до 25 ампер на контакт, общий ток до 50 ампер.
• Напряжение: до 850 вольт амплитудного значения.
• Частота: до 3 мегагерц при постоянном и переменном токе.
• Сопротивление контакта: не более 1 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом.
• Количество сочленений-расчленений: 500 циклов.
• Наработка: не менее 1000 часов.
• Климатическое исполнение: УХЛ.
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия, с перегревом контактов до плюс 110 градусов Цельсия.
• Вибрация: диапазон от 1 до 5000 герц при ускорении до 300 метров на секунду в квадрате.
• Ударные нагрузки: одиночный удар с ускорением до 5000 метров на секунду в квадрате.

Конструктивные особенности и монтаж

Сочленение розетки с ответной частью резьбовое. Одношпоночная поляризация исключает неправильное подключение и обеспечивает однозначную ориентацию контактов при сборке. Монтаж выполняется пайкой, что обеспечивает надёжный электрический контакт и стойкость к вибрационным нагрузкам.

Контакты диаметром 2,5 миллиметра рассчитаны на длительную работу при токах до 25 ампер каждый, а суммарная нагрузка по обоим контактам может достигать 50 ампер. Высокое сопротивление изоляции не менее 5000 мегаом и малое переходное сопротивление контакта не более 1 миллиома подтверждают пригодность изделия для ответственных измерительных и радиотехнических цепей.

Область применения

1. Подключение блоков радиоэлектронной аппаратуры к кабельным линиям.
2. Соединение приборов радиотехнического назначения в составе стационарных и подвижных комплексов.
3. Эксплуатация в условиях повышенной вибрации и ударных нагрузок.
4. Внутреннее и наружное применение при наличии защиты от пыли и влаги.

Благодаря климатическому исполнению УХЛ и расширенному температурному диапазону от минус 60 до плюс 60 градусов Цельсия розетка подходит для эксплуатации в холодном и умеренном климате. Изделие устойчиво к вибрации в полосе от 1 до 5000 герц и к одиночным ударам с ускорением до 5000 метров на секунду в квадрате, что делает его пригодным для установки на подвижных объектах и в аппаратуре, испытывающей механические воздействия.

Совместимость

Розетка ШР20ПК2НГ6 сопрягается с кабельными вилками ШРГ, выпускаемыми по ГЕ0.364.108 ТУ, и с вилками 2РТТ по ГЕ0.364.120 ТУ. Совместимость подтверждена конструктивными параметрами сочленения и одношпоночной поляризацией.

Год выпуска

Партия изделий выпущена в 2024 году и принята отделом технического контроля предприятия-изготовителя.
