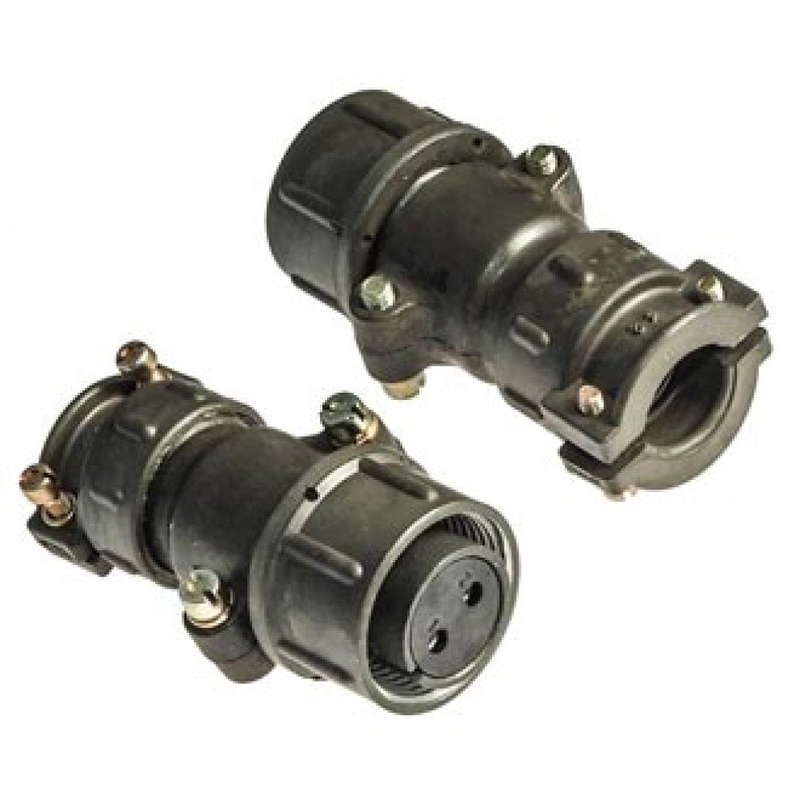

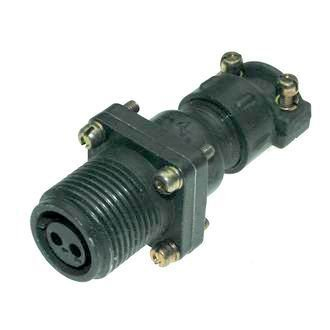

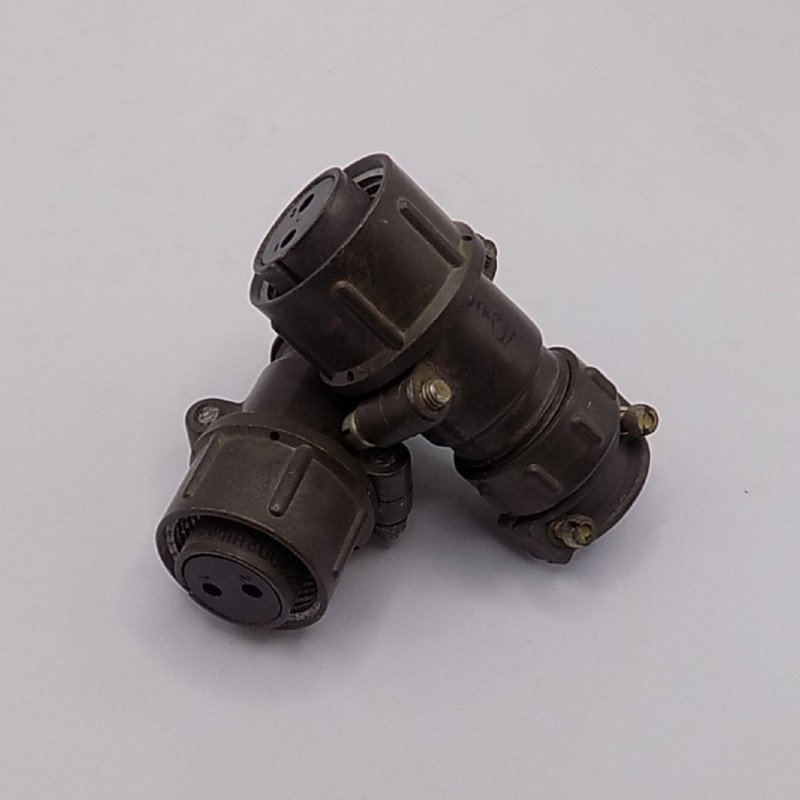

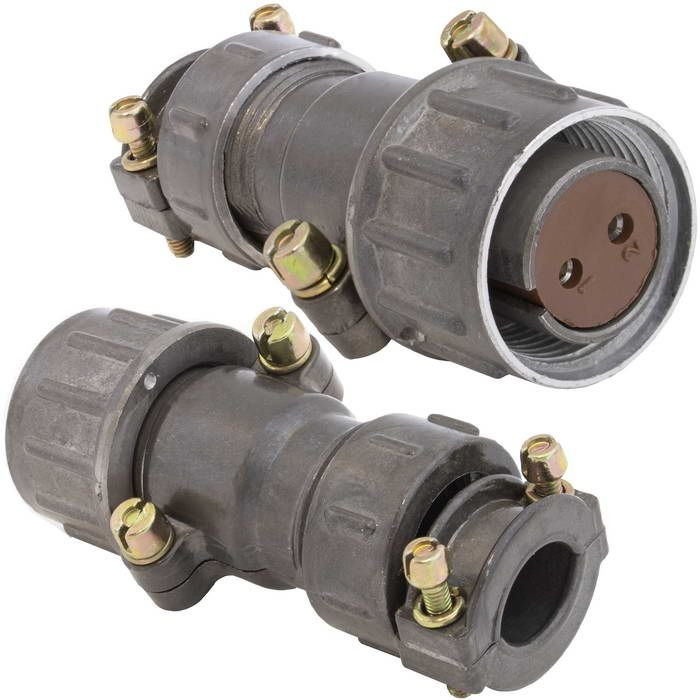

ШР20ПК2НГ6 — это приборная розетка серии ШР, выпускавшаяся примерно в 2013–2016 годах. Она предназначена для соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры.

Применение

розетка используется как соединитель общего назначения во внутренних и наружных установках (при защите от пыли и влаги) в климатическом исполнении УХЛ. Подходит для работы с неэкранированным кабелем, взаимосочленяется с вилка ми ШРГ по Гостехнадзору и 2РТТ.

Характеристики

• Количество контактов: 2 шт., диаметр 2,5 мм.

• Рабочий ток на контакт: 25 А, общий максимум 50 А; напряжение до 850 В (амплитудное), частота до 3 МГц.

• Сопротивление контакта: не более 1 мОм; изоляции: не менее 5000 МОм.

• Сочленение: резьбовое, одношпоночная поляризация; монтаж: пайка.

• Условия эксплуатации: температура от -60 до +60 °С (с перегревом контактов до +110 °С), вибрация 1–5000 Гц (300 м/с?), удары до 5000 м/с?, давление до 0,13 мПа. ?

• Наработка: минимум 1000 часов, сочленений-расчленений: 500, срок хранения: 15 лет.
  Габариты: 65,8?30?30 мм, покрытие контактов — серебро. ?
