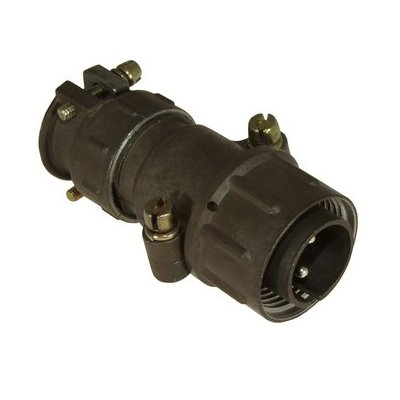

ШР20ПК2НГ6 розетка

ШР20ПК2НГ6 — это приборная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: ШР — тип соединителя, 20 — условный размер корпуса, ПК — исполнение с прямым патрубком, 2 — количество контактов, Н — для неэкранированного кабеля, Г — розетка, 6 — сочетание контактов (два контакта диаметром 2,5 мм).

Технические характеристики

Розетка рассчитана на рабочий ток до 25 А на контакт и максимальное напряжение до 850 В (постоянного тока).
Сопротивление контактов не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм, покрытие контактов — серебро.
Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Условия эксплуатации

Работает в диапазоне температур от -60°C до +110°C, в климатическом исполнении УХЛ (для внутреннего и наружного применения при защите от пыли и влаги).
Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные) и линейные нагрузки до 2000 м/с².
Сочленение резьбовое, поляризация — одношпоночная.

Применение

Соединитель используется в электрических цепях постоянного и переменного тока (до 3 МГц), подходит для подсоединения проводов сечением до 3 мм².
