Назначение и область применения

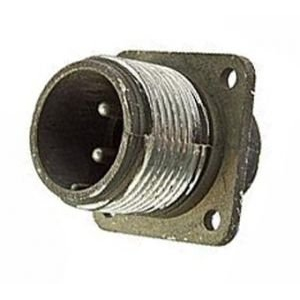

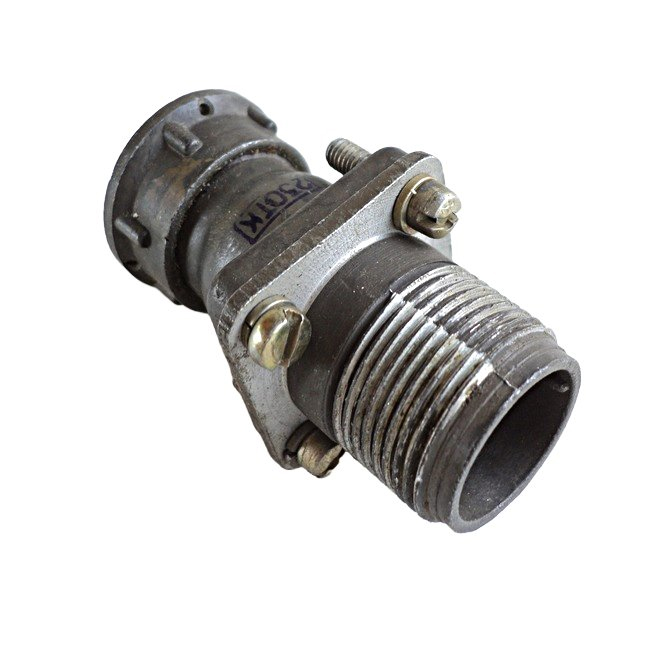

ШР20ПК2ЭШ6 вилка Каскад представляет собой цилиндрический электрический соединитель приборного типа с прямым патрубком для экранированного кабеля. Изделие произведено НПО «Каскад» и предназначено для эксплуатации в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Вилка используется как для внутреннего, так и для наружного монтажа при условии защиты от пыли и влаги. Допускается работа в условиях умеренного и холодного климата (исполнение УХЛ), что делает изделие пригодным для широкого круга задач в промышленной и специальной аппаратуре.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Они определяют электрические и механические возможности изделия при эксплуатации.

• Количество контактов: 2 штуки.
• Максимальная токовая нагрузка: 50 А.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, со сменой температур до плюс 110 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм.
• Наработка: минимум от 1000 до 5000 часов.
• Количество сочленений-расчленений: 500 циклов.

Перечисленные значения подтверждают пригодность вилки для длительной работы в составе ответственных электрических соединений, где требуется стабильный контакт и высокая электрическая прочность изоляции.

Устойчивость к внешним воздействиям

Конструкция соединителя рассчитана на эксплуатацию в условиях повышенных механических нагрузок и перепадов давления. Устойчивость к вибрации составляет диапазон от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, что соответствует 30 единицам ускорения свободного падения. Механические удары: одиночный — до 5000 метров на секунду в квадрате, многократный — до 350 метров на секунду в квадрате. Линейное ускорение достигает 2000 метров на секунду в квадрате.

Пониженное давление, при котором сохраняется работоспособность, — до 1,3 на 10 в минус третьей степени Паскаля. Такие параметры позволяют применять вилку ШР20ПК2ЭШ6 в аппаратуре, подвергающейся вибрациям, ударам и работе в разрежённой атмосфере.

Применение и особенности монтажа

Благодаря прямому патрубку для экранированного кабеля вилка обеспечивает надёжное подключение с защитой от электромагнитных помех. Это особенно важно в радиотехнических цепях, где требуется сохранить целостность сигнала. Изделие подходит для коммутации силовых и сигнальных линий с током до 50 А и напряжением до 850 В.

Монтаж возможен как внутри помещений, так и снаружи при условии защиты от пыли и влаги. Исполнение УХЛ допускает работу при низких температурах, что расширяет географию применения. Год выпуска — 2024, изделие прошло контроль отдела технического контроля. Артикул товара — 51193, категория — ШР20, производитель — Каскад.
