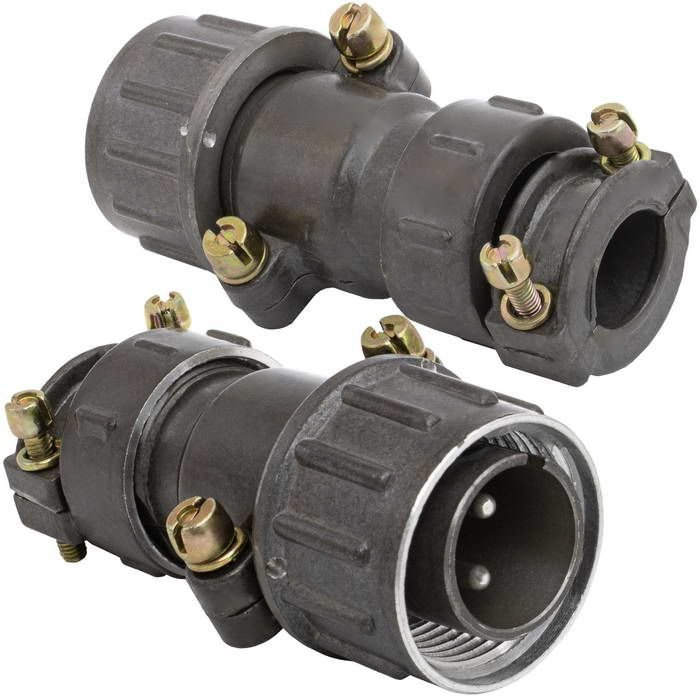

ШР20ПК2ЭШ6 — это цилиндрический низкочастотный приборный соединитель типа «ШР», выполненный в виде вилки с прямым патрубком и предназначенным для экранированного кабеля.

• ШР — серия цилиндрических низкочастотных соединителей.

• 20 — условный размер корпуса (диаметр по резьбе).

• ПК — приборный корпус с прямым патрубком.

• 2 — количество контактов.

• Э — гайка патрубка для экранированного кабеля (подключение экрана).

• Ш6 — вилка с сочетанием контактов «6» (два контакта диаметром 2,5 мм, штыревые, круглые).

Разъем используется в радиоэлектронной и радиотехнической аппаратуре, а также в общепромышленных устройствах как соединительный элемент для цепей постоянного и переменного тока (до примерно 3 МГц, с амплитудным напряжением до 850 В). Корпус приборный, взаимодействует с кабельными или блочными розетками того же условного размера (например, 2РТТ, 2РТ‑А и аналогичные серии).

• Контакты : 2 штыря диаметром 2,5 мм, извлекаемые, с покрытием серебро; материал контактов — латунь.

• Максимальное рабочее напряжение : до 850 В (амплитудное значение).

• Максимальный ток на контакт : до 25 А.

• Сопротивление контакта : не более около 1 мОм для контактов Ø 2,5 мм.

• Сопротивление изоляции : порядка 5000 МОм.

• Конструкция : резьбовое сочленение, монтаж на панель с расстоянием между отверстиями 22 мм; пайка проводников.

• Материалы : корпус из алюминиевого сплава А‑22 с оксидным покрытием (серый), изолятор — бакелит, черного цвета.

• Климатическое исполнение : УХЛ, допустимый диапазон температур от примерно −60 до +60 °C, относительная влажность до 98% при +25 °C.

• Вибрация, удары : выдерживает синусоидальную вибрацию до десятков g, многократные удары до нескольких сотен g и одиночные удары порядка 500 g, что делает изделие пригодным для использования в условиях повышенных механических нагрузок.
