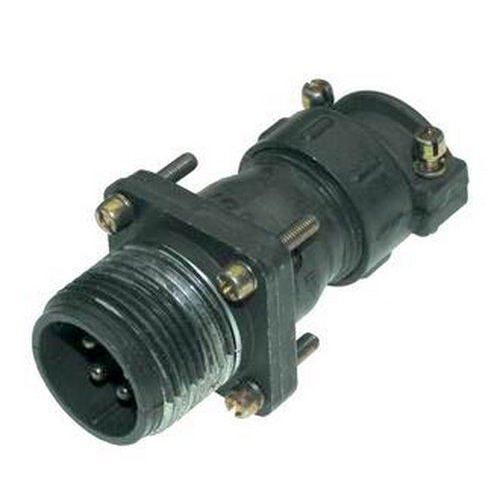

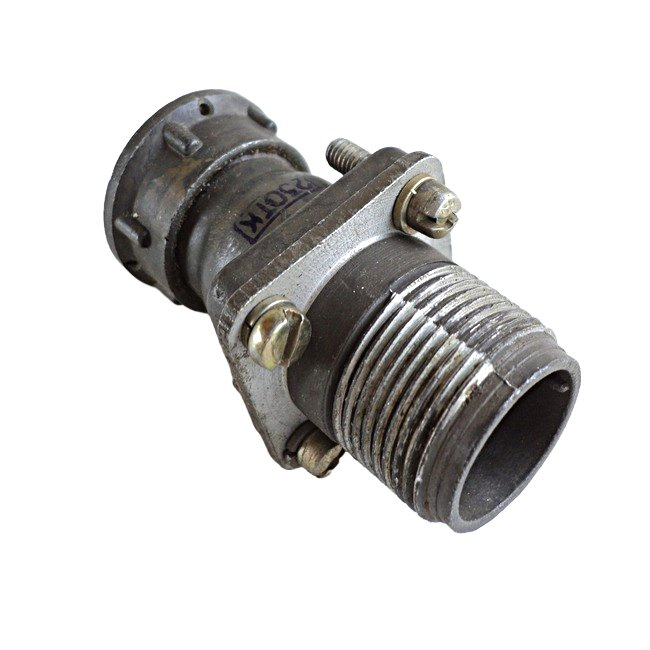

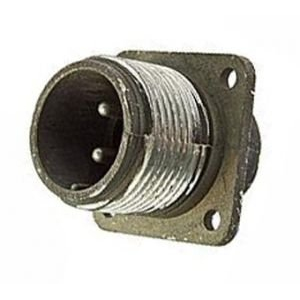

ШР20ПК2ЭШ6 (вариант обозначения ШР20П2ЭШ6) — это приборная вилка низкочастотного цилиндрического разъёма с прямым патрубком для экранированного кабеля, выпускавшаяся в 2013–2016 годах.

Применение

Предназначена для соединения и разъединения электрических цепей в радиоэлектронной, радиотехнической аппаратуре и контрольно-измерительных приборах как соединитель общего назначения.
Используется во внутренних цепях электро- и радиоаппаратуры, подходит для приборного (блочного) монтажа; допускается наружное применение при защите от пыли, воды, дождя и солнечного излучения.
Работает в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В (амплитудное значение). ?

Характеристики

• Количество контактов: 2 (диаметр 2,5 мм, ток до 25 А на контакт, до 50 А на соединитель). ?

• Сочленение: резьбовое, одношпоночная поляризация; монтаж — пайка.

• Габариты: 55,2?30?30 мм; сечение проводов — до 3 мм?; хвостовики контактов — прямые.

• Наработка: минимум 1000 часов; количество припаек — до 3; сочленений-расчленений — 500; срок сохраняемости — 15 лет.

Условия эксплуатации

Климатическое исполнение — УХЛ (УХЛ2), температура воздуха от -60°C до +60°C, смена температур до +110°C.
Вибрация синусоидальная: 1–5000 Гц, 300 м/с?; удар одиночный — 5000 м/с?, многократный — 350 м/с?; линейная нагрузка — 2000 м/с?.
Пониженное давление: до 1,3?10?? Па (10?? мм рт. ст.).
