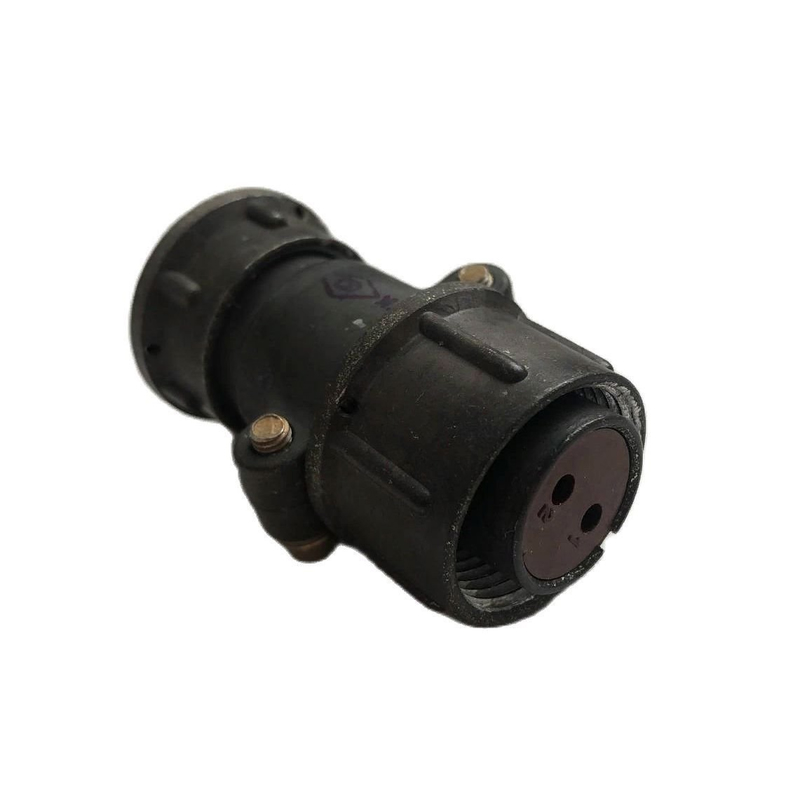

ШР20ПК2ЭШ6 — это вилка цилиндрического низкочастотного соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Назначение

Соединители ШР применяются во внутренних и наружных (при защите от пыли и влаги) установках в климатическом исполнении УХЛ2 по ГОСТ 15150-69. +1

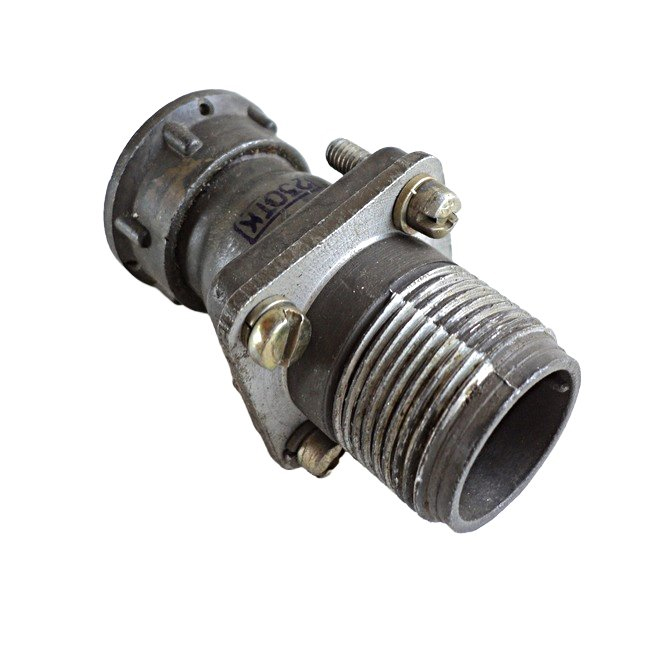

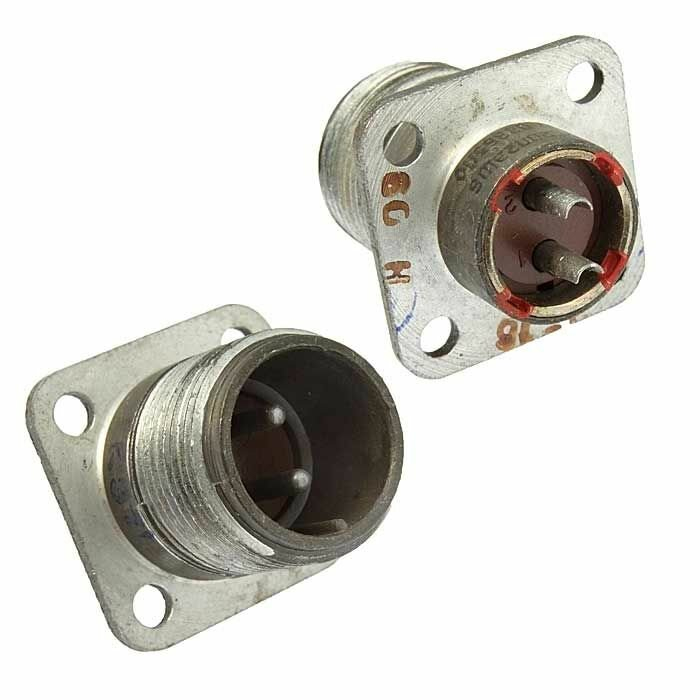

Это приборная вилка с прямым патрубком и гайкой для экранированного кабеля, с 2 контактами.

Расшифровка обозначения

ШР — тип соединителя; 20 — условный размер корпуса; ПК — приборная часть с прямым патрубком; 2 — число контактов; ЭШ — экранирование с гайкой; 6 — поляризация (одношпоночная).

Технические характеристики

Максимальное рабочее напряжение постоянного тока — 850 В, сопротивление изоляции — не менее 5000 МОм. +1
Сопротивление контактов зависит от диаметра: для 1,5 мм — до 2,5 мОм, для 9 мм — до 0,15 мОм.​
Минимальная наработка — 5000 часов, число сочленений-расчленений — не менее 500.

Условия эксплуатации

Температура окружающей среды от -60 до +60 °C, смена температур до +110 °C. +1
Выдерживает синусоидальную вибрацию 1-5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с² и линейное ускорение 2000 м/с². +1
Срок сохраняемости — 15 лет, пониженное давление до 1,3×10⁻⁴ Па.
