Назначение

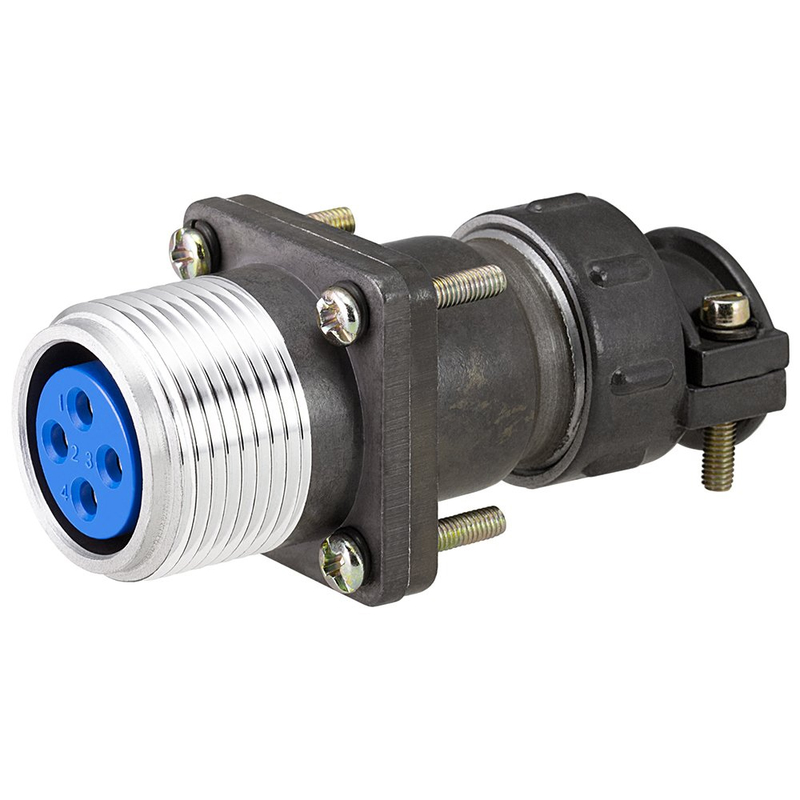

ШР20ПК2ЭГ6 — это приборная розетка цилиндрического соединителя серии ШР с прямым патрубком для экранированного кабеля, выпускаемая производителем Каскад в категории качества ОТК (отдел технического контроля). Изделие предназначено для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Розетка применяется для внутреннего монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц в электро- и радиоаппаратуре, включая соединение проводов, кабелей, узлов и блоков. Допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения. Климатическое исполнение — УХЛ.

Конструктивные особенности

Сочленение резьбовое с одношпоночной поляризацией корпусов, что обеспечивает правильную ориентацию и надежную фиксацию при соединении. Розетка взаимосовместима с соединителями типов 2РТТ и 2РТ-А. Прямой патрубок предназначен для монтажа экранированного кабеля.

Технические характеристики

• Количество контактов: 2, диаметр контакта 2,5 мм, покрытие серебром.
• Рабочий ток: до 25 А на контакт, максимум 35–50 А на соединитель.
• Максимальное напряжение: 850 В постоянного и переменного тока.
• Линейное ускорение: до 2000 метров на секунду в квадрате.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с учетом перегрева контактов до плюс 110 градусов Цельсия.
• Наработка: 1000 часов.
• Сочленения-расчленения: 500 циклов.
• Сохраняемость: 15 лет.

Область применения и совместимость

Розетка используется для соединения проводов, кабелей, узлов и блоков в составе электро- и радиоаппаратуры. Благодаря резьбовому сочленению и одношпоночной поляризации обеспечивается стабильный электрический контакт и механическая прочность соединения. Взаимосовместимость с соединителями 2РТТ и 2РТ-А позволяет применять изделие в составе существующих систем и при замене вышедших из строя элементов.

Условия эксплуатации

При внутреннем монтаже розетка работает в составе аппаратуры общего назначения. При наружном применении требуется защита от дождя, динамической пыли и солнечного излучения. Изделие рассчитано на эксплуатацию в климатическом исполнении УХЛ.

Ресурс и надежность

Наработка составляет 1000 часов, количество циклов сочленения-расчленения — 500, сохраняемость — 15 лет. Контактная группа с серебряным покрытием обеспечивает стабильное переходное сопротивление на протяжении всего срока службы. Модель 2024 года производства выпускается в категории качества ОТК.

Комплектация и маркировка

Артикул изделия — 51192. Категория — ШР20. Производитель — Каскад. Розетка поставляется в исполнении, соответствующем серии ШР20, с прямым патрубком для экранированного кабеля. Дополнительные сведения о комплектации поставки в предоставленных данных не указаны.
