Назначение и область применения

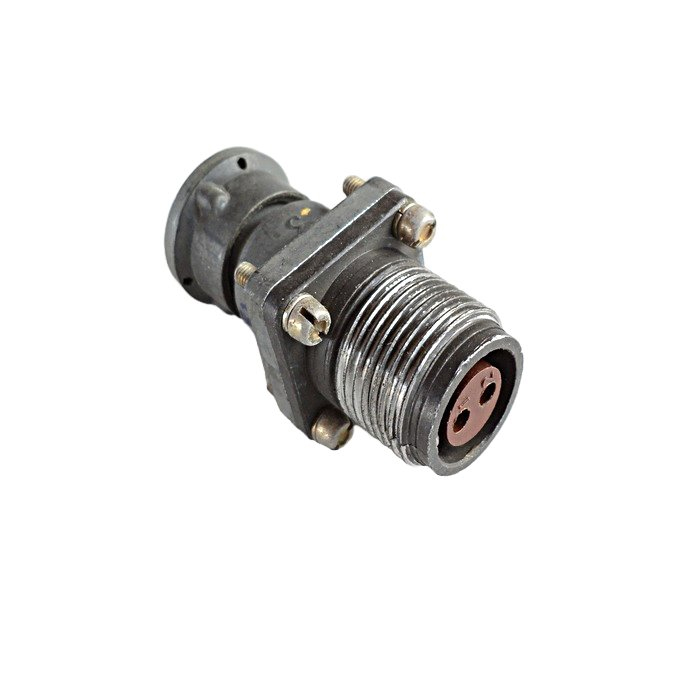

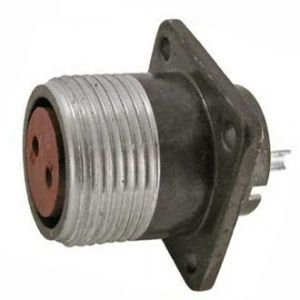

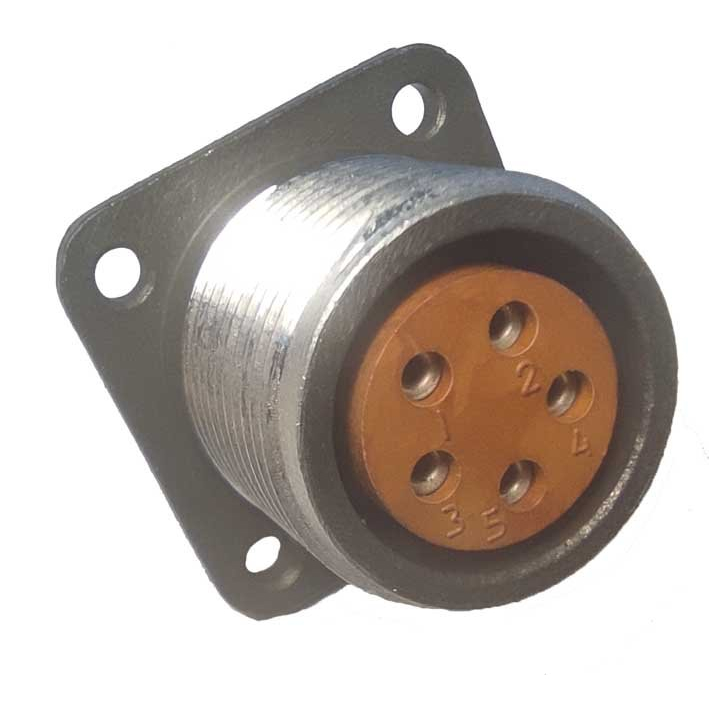

ШР20ПК2ЭГ6 представляет собой цилиндрический низкочастотный соединитель типа «ШР», выполненный в виде розетки блочного исполнения с прямым патрубком и гайкой для экранированного кабеля. Изделие предназначено для соединения и разъединения электрических цепей в устройствах постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Разъем применяется в блочной (приборной) части радио- и электронной аппаратуры, в том числе при объемном монтаже. Наиболее распространенный вариант использования — совместная работа с кабельными вилками того же типоразмера, что обеспечивает надежное и быстрое подключение внешних цепей к стационарно установленным блокам.

Конструктивные особенности

Типоразмер корпуса — «20». Конструктивное исполнение ПК означает розетку блочного типа с прямым патрубком и гайкой для подключения экранированного кабеля. Соединение — резьбовое, с одношпоночной поляризацией корпусов, которая гарантирует правильную взаимную ориентацию вилки и розетки при сочленении и исключает ошибочное подключение.

Контактная группа включает 2 контакта диаметром 2,5 мм. Контакты, как правило, выполнены из латуни или меди с серебряным покрытием, что обеспечивает стабильное электрическое соединение и низкое переходное сопротивление — обычно не более 1 мОм.

Электрические параметры

• Максимальное рабочее напряжение — до 850 В (амплитудное значение) для цепей постоянного и переменного тока.
• Номинальный (рабочий) ток на контакт — до 25 А.
• Общая токовая нагрузка на разъем — до 50 А.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Механические и климатические характеристики

Разъем рассчитан на эксплуатацию в широком диапазоне температур — примерно от −60 до +110 °C. Изделие устойчиво к повышенным механическим нагрузкам: вибрации в диапазоне частот 1–5000 Гц с ускорением до 300 м/с², ударным нагрузкам и линейным перегрузкам порядка нескольких тысяч м/с².

Исполнение СК «5»

Формулировка «СК „5“» относится к условному обозначению приборной части (блок-узла) и не изменяет самого типа ШР20ПК2ЭГ6, а лишь указывает на его применение в конкретном блочном изделии или вилочном разъеме соответствующего исполнения. Приемка изделия — «5», год выпуска — 86.

Применение

ШР20ПК2ЭГ6 РОЗЕТКИ БЛОЧНЫЕ СК «5» используются в составе радиоэлектронной аппаратуры, измерительных приборов, промышленного оборудования и других устройств, где требуется надежное разъемное соединение экранированных кабелей с блочной частью аппаратуры. Резьбовая фиксация и поляризация корпусов обеспечивают защиту от самопроизвольного расчленения и неправильного подключения в условиях вибрации и механических воздействий.

Изделие подходит для объемного монтажа и может применяться как при первичной комплектации оборудования, так и при ремонте и модернизации существующих блоков, где уже установлены розетки данного типоразмера.
