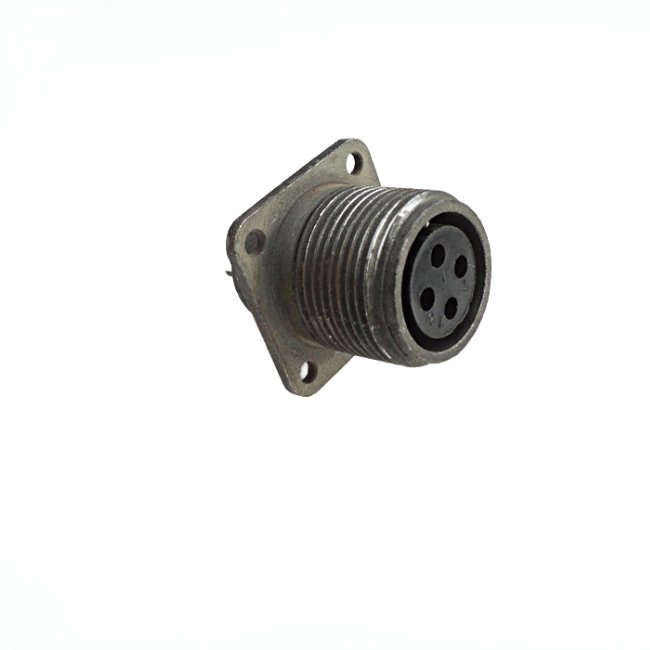

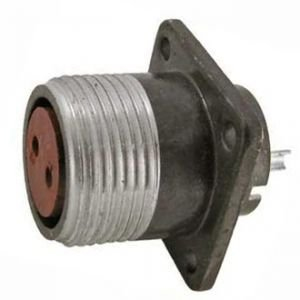

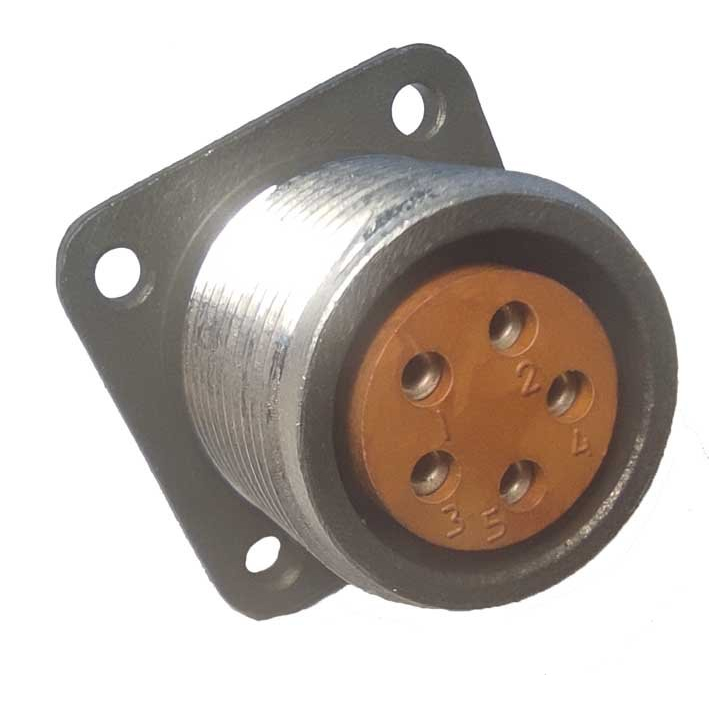

ШР20ПК2ЭГ6 — это блочная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Основные характеристики

• Рабочий ток на контакт — 25 А, диаметр контактов — 2,5 мм, покрытие контактов — серебро.

• Сопротивление контактов — не более 1 мОм, сопротивление изоляции — не менее 5000 МОм.

• Количество сочленений-расчленений — 500 циклов, наработка — минимум 1000 часов, срок хранения — 15 лет.

• Подходит для проводов сечением до 3 мм².

Эта розетка имеет конструкцию с прямым патрубком (ПК) и гайкой для экранированного кабеля, применяется в электро- и радиоаппаратуре для внутреннего или наружного монтажа (с защитой от пыли и влаги) в климатическом исполнении УХЛ.

Условия эксплуатации

Диапазон температур — от -60°C до +110°C (с учетом перегрева контактов), работает при пониженном давлении 0,13 мПа.
Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), линейные нагрузки до 2000 м/с².

Маркировка и приемка

"СК «5»" указывает на вид приемки — войсковая приемка (ВП) с пожарным контролем (ПЗ) по нормам НКЦС.434410.504ТУ.
Структура обозначения: ШР (тип), 20 (размер корпуса), ПК (прямой патрубок), 2Э (2 контакта), Г (розетка), 6 (сочетание контактов).
