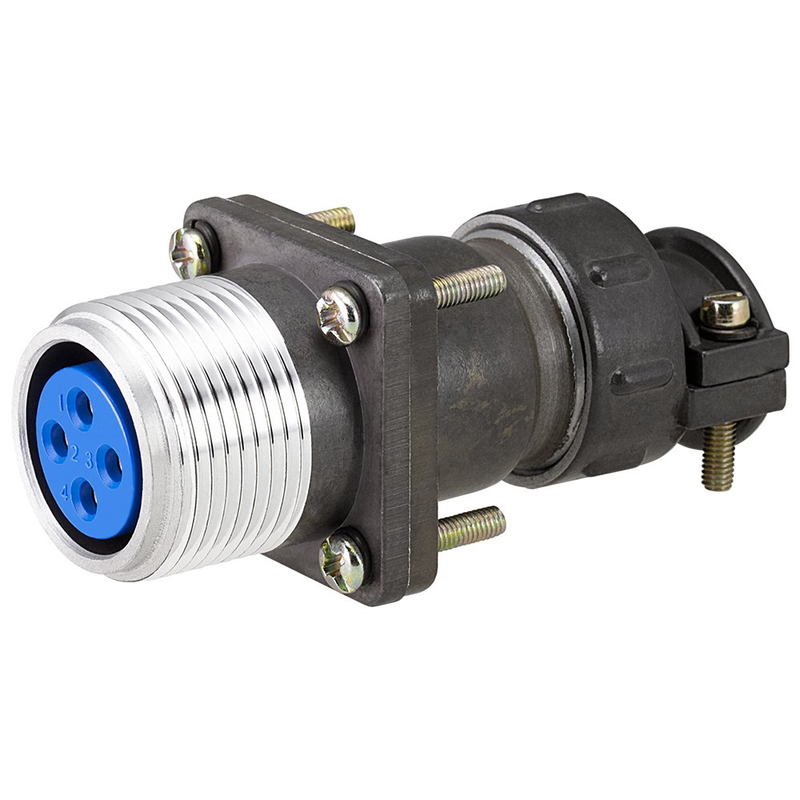

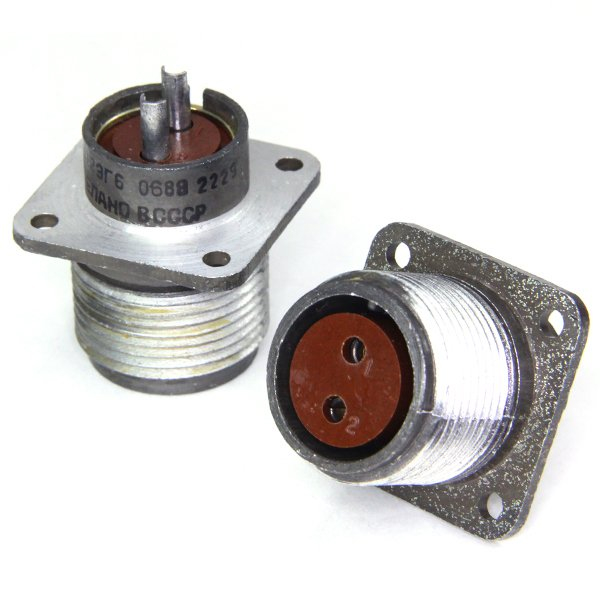

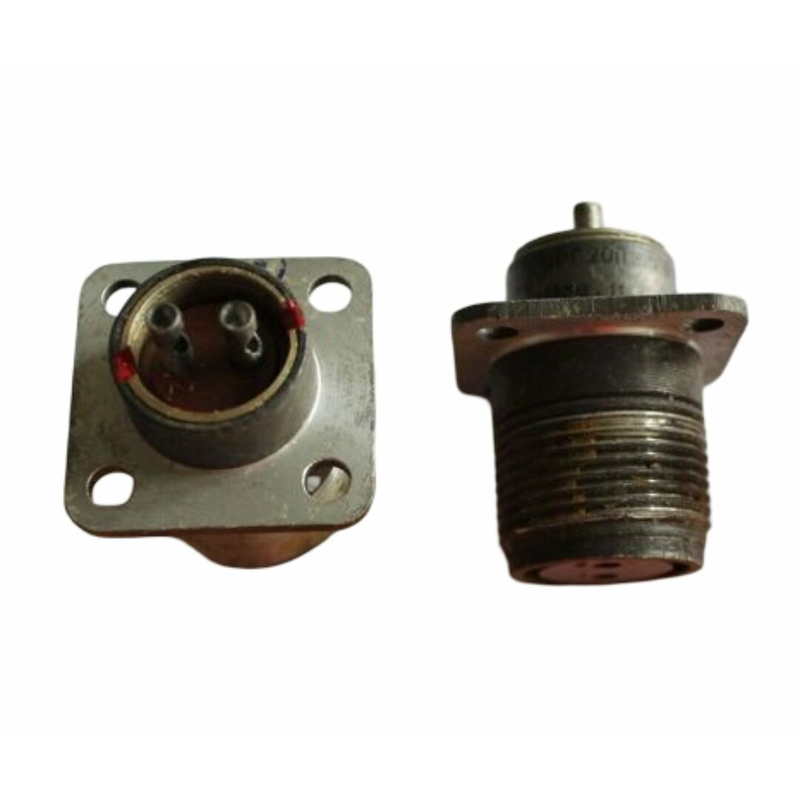

ШР20ПК2ЭГ6 — это розетка цилиндрического низкочастотного соединителя серии ШР, приборная часть с прямым патрубком для экранированного кабеля. Она предназначена для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Применение

Используется в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение), для монтажа с экранированными или неэкранированными кабелями. Подходит для внутренней установки в климатическом исполнении УХЛ2 (от -60 до +60 °C), допускается наружное применение при защите от дождя, пыли и солнца; резьбовое сочленение с одношпоночной поляризацией.

Характеристики

• Рабочий ток на контакт: 25 А, общая токовая нагрузка: 50 А.

• Сопротивление изоляции: не менее 5000 МОм; сопротивление контакта: не более 1 мОм.

• Количество контактов: 2 (диаметр 2,5 мм), сочленений-расчленений: 500.

• Наработка: минимум 1000 часов; срок сохраняемости: 15 лет.

• Устойчивость: вибрация 1-5000 Гц (до 300 м/с?), удар до 5000 м/с? (одиночный), пониженное давление 1,3·10?? Па.
