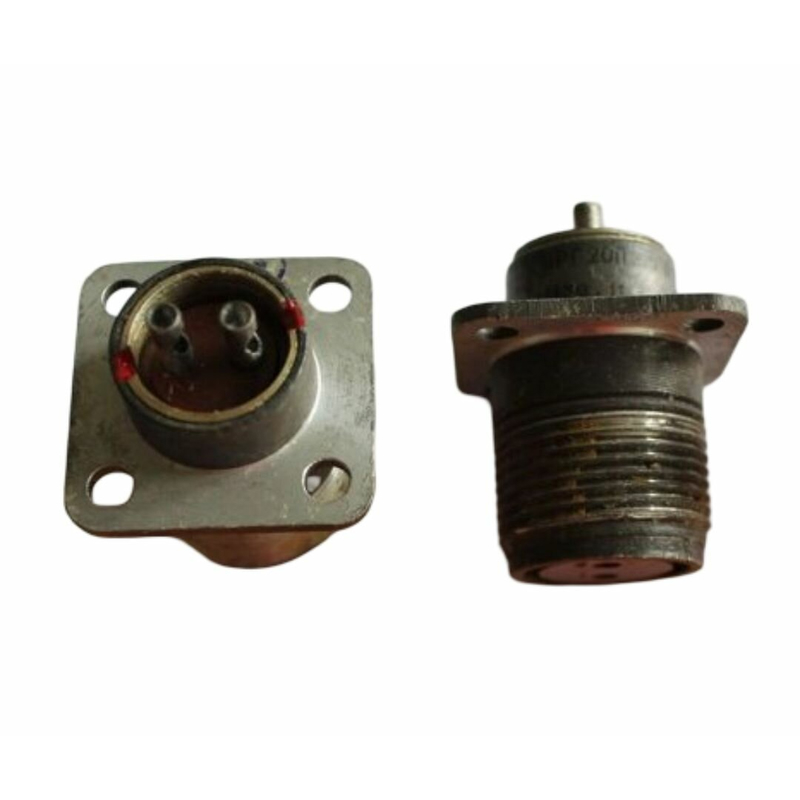

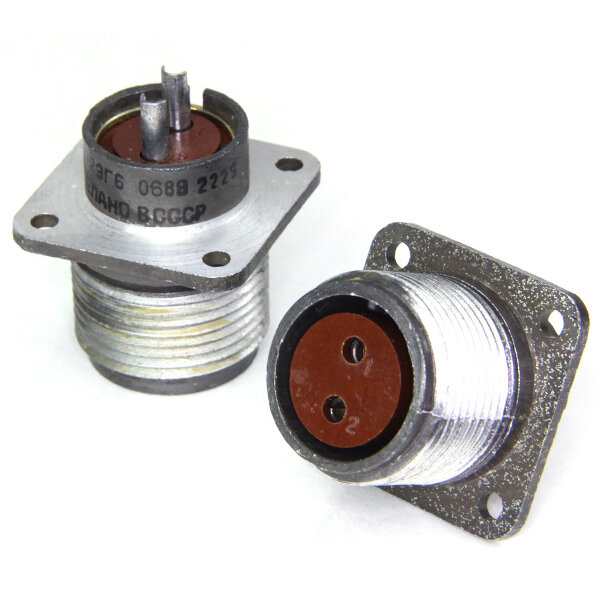

ШР20ПК2ЭГ6-К — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР советского/российского производства. Она предназначена для надежного соединения электрических цепей в различных аппаратах.

Основные характеристики

Соединитель имеет 2 контакта диаметром 2,5 мм, рассчитанных на рабочий ток до 25 А на контакт (максимум 35 А) и напряжение до 850 В переменного или постоянного тока частотой до 3 МГц. Масса изделия не превышает 46 г, проходной диаметр — 24 мм.

Конструкция и исполнение

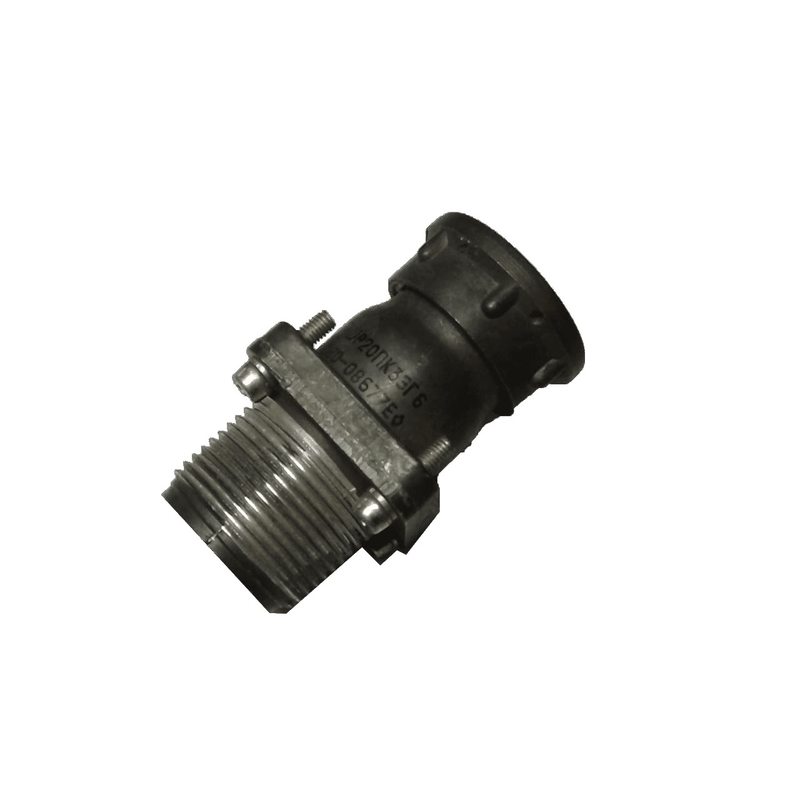

Это негерметичная кабельная розетка с прямым патрубком (ПК) для экранированного кабеля (Э), гайкой (Г) и полной защитой контактов (6-я группа). Расшифровка: ШР — тип, 20 — размер корпуса, ПК — прямой патрубок приборной части, 2 — число контактов, Э — экранированный кабель, Г — гайка, 6 — защита контактов, К — кабельная модификация.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает линейное ускорение до 2000 м/с², вибрацию 1-5000 Гц и пониженное давление до 1,3·10⁻⁴ Па. Срок сохраняемости — минимум 15 лет, наработка — 1000 часов, число соединений-расчленений — 500.
