Назначение и область применения

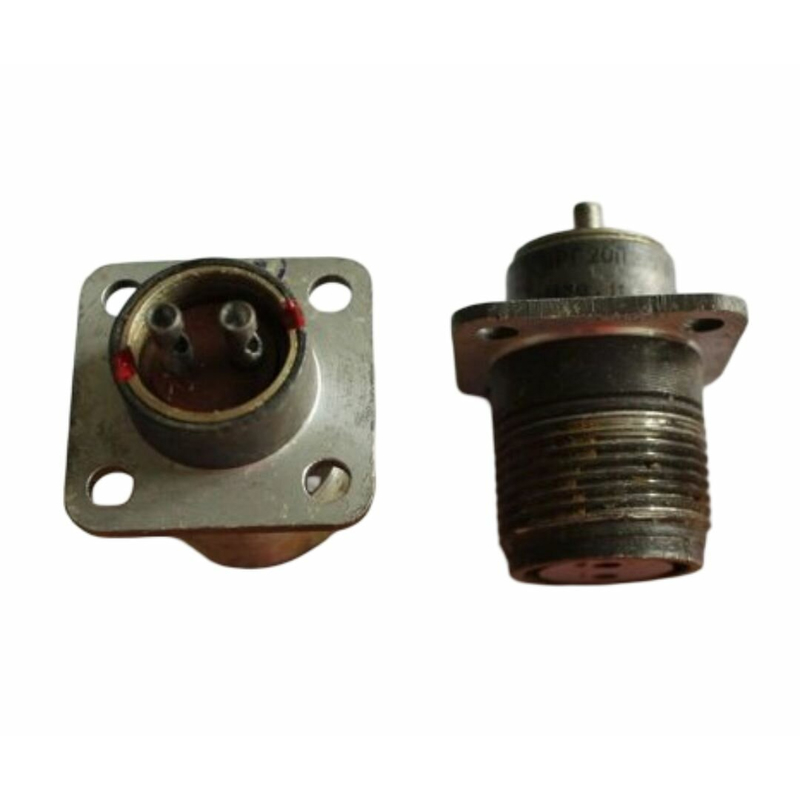

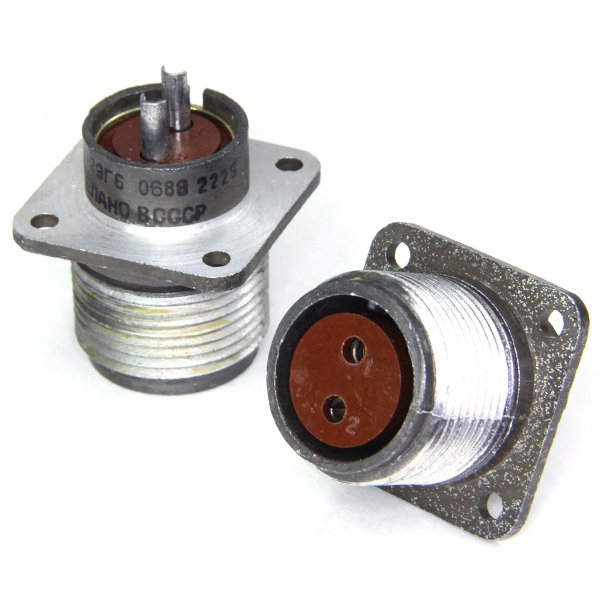

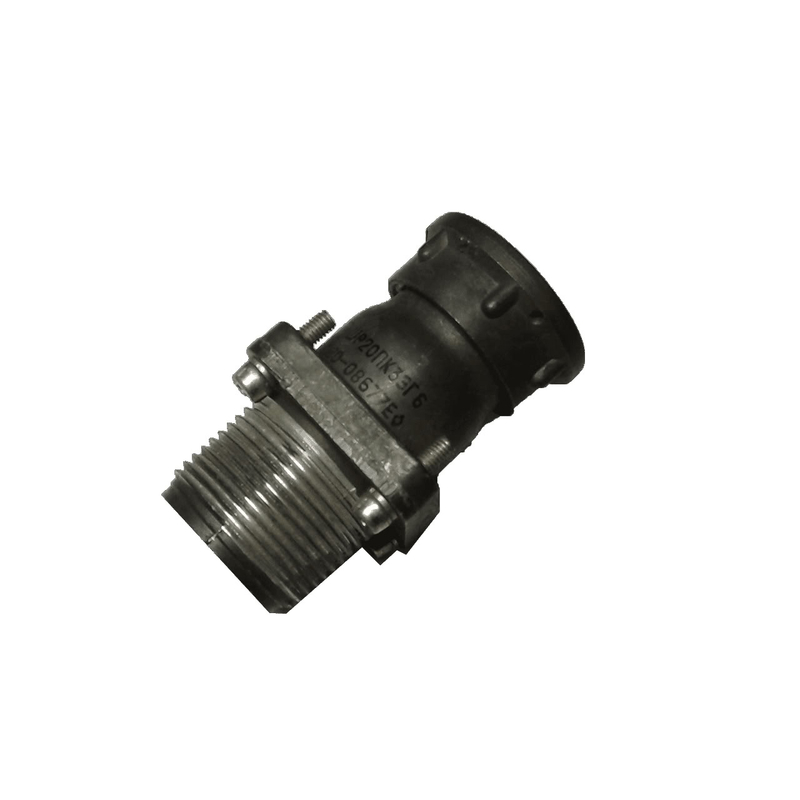

ШР20ПК2ЭГ6 «5» представляет собой цилиндрический низкочастотный электрический соединитель, выполненный в виде приборной розетки серии ШР. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Соединитель используется в электронной, радиотехнической и контрольно-измерительной аппаратуре для подключения экранированных и неэкранированных кабелей.

Конструкция рассчитана преимущественно на внутренний монтаж. Допускается наружное применение при условии обеспечения защиты от пыли и влаги. Климатическое исполнение УХЛ подтверждает пригодность изделия для умеренного и холодного климата.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР20ПК2ЭГ6 «5» содержит полную информацию о конструктивном исполнении соединителя:

• ШР — тип соединителя, низкочастотный цилиндрический;
• 20 — условный размер корпуса (габарит);
• ПК — приборная (блочная) часть с прямым патрубком;
• 2 — количество контактов;
• Э — покрытие контактов серебром;
• Г — розетка (гнездовая часть);
• 6 — вариант сочетания контактов: два контакта диаметром 2,5 мм;
• «5» — категория приёмки.

Тип сочленения — резьбовое. Корпус имеет одношпоночную поляризацию, исключающую неправильное соединение ответных частей. Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильный электрический контакт в течение всего срока службы.

Электрические параметры

Соединитель рассчитан на рабочий ток до 25 А на один контакт при суммарной нагрузке до 50 А. Максимальное рабочее (амплитудное) напряжение достигает 850 В, что позволяет использовать изделие в цепях с высокими уровнями сигналов и питания.

• Сопротивление одного контакта — не более 1 мОм;
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• Диаметр контактов — 2,5 мм;
• Рабочая частота — до 3 МГц.

Низкое переходное сопротивление в сочетании с высоким сопротивлением изоляции гарантирует надёжную передачу сигналов и минимальные потери в точках соединения.

Механические и эксплуатационные характеристики

Соединитель выдерживает до 500 циклов сочленений-расчленений. Минимальная наработка составляет 1000 часов, срок сохраняемости — не менее 15 лет. Масса и габариты изделия — около 55,2 × 30 × 30 мм — позволяют компактно размещать соединитель в корпусах приборов и на печатных платах.

Условия эксплуатации и стойкость к внешним воздействиям

Рабочая температура окружающей среды находится в диапазоне от −60 °C до +60 °C. С учётом нагрева контактов допустимый верхний предел расширяется до +110 °C. Изделие сохраняет работоспособность при пониженном атмосферном давлении до примерно 1,3×10⁻⁴ Па (около 10⁻⁶ мм рт. ст.), что позволяет применять его в бортовой и высотной аппаратуре.

Соединитель устойчив к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². По механическим ударам заявлена стойкость к одиночному ускорению до 5000 м/с² и многократному до 350 м/с². Такие показатели подтверждают пригодность изделия для эксплуатации в условиях повышенных вибрационных и ударных нагрузок.

Применение

ШР20ПК2ЭГ6 «5» применяется в промышленной электронике, измерительных комплексах, радиоаппаратуре и системах питания, где требуется разъёмное соединение двух силовых или сигнальных цепей с высокой надёжностью контакта. Благодаря серебряному покрытию контактов и резьбовой фиксации соединитель подходит для ответственных узлов, эксплуатируемых в жёстких климатических и механических условиях.
