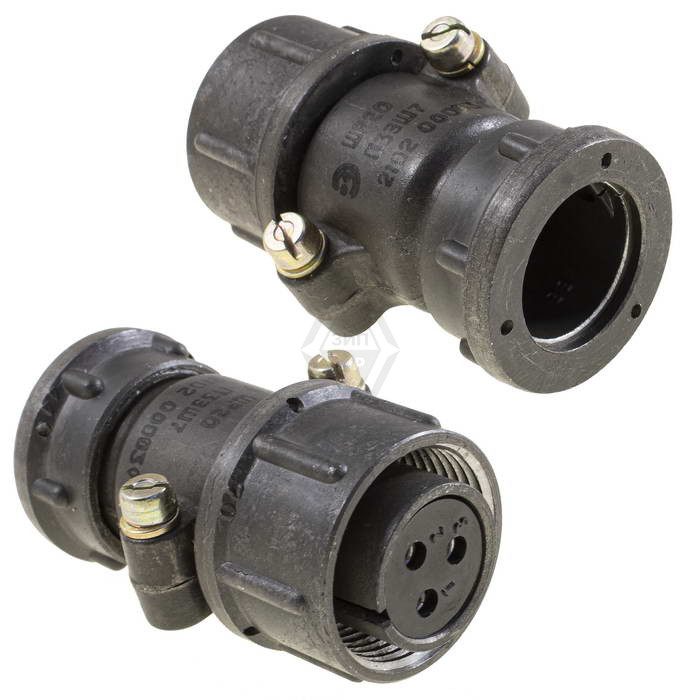

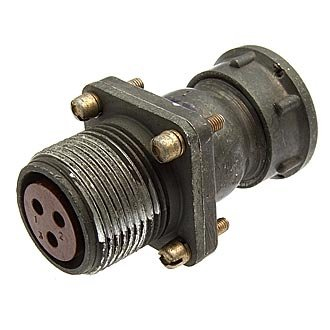

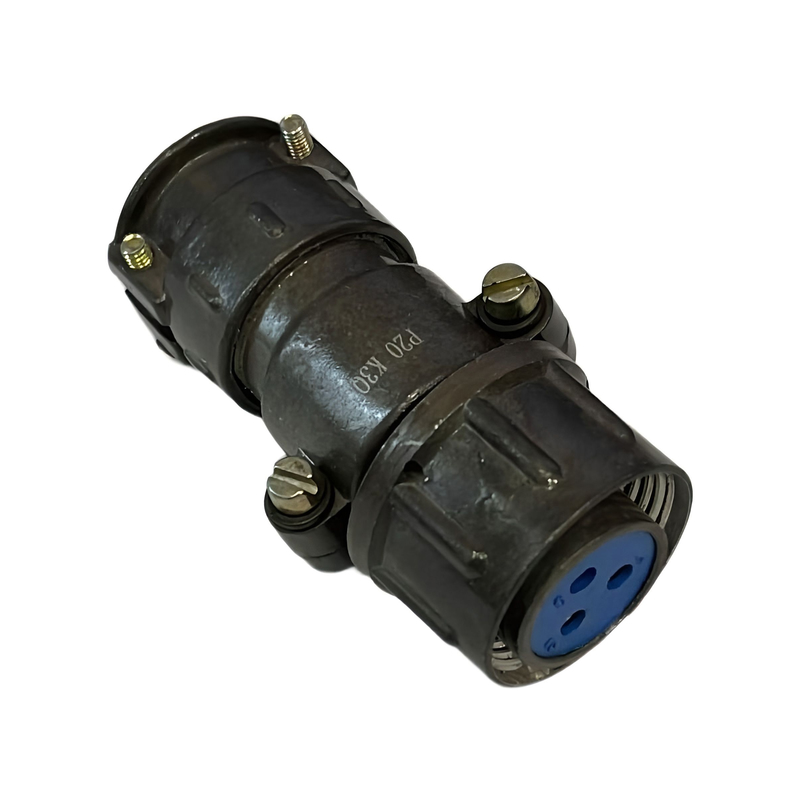

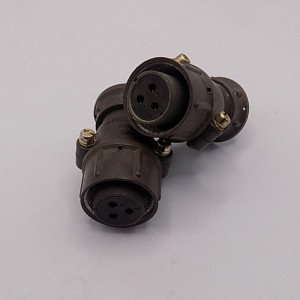

ШР20ПЭШ7Н — это низкочастотный цилиндрический соединитель (розетка), предназначенный для электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Назначение

Он применяется в электро-, радио- и контрольно-измерительной аппаратуре как соединитель общего назначения, для внутреннего и наружного использования (при защите от пыли и влаги). +1
Соединитель негерметичный, с резьбовым соединением и одношпоночной поляризацией корпуса.​

Расшифровка обозначения

• ШР — тип соединителя.

• 20 — условный размер корпуса.

• П — конструктивное исполнение (без патрубка для приборной части или с прямым патрубком для кабельной).

• Э — гайка патрубка для экранированного кабеля.

• Ш — возможно, модификация (с высокой герметичностью или специальным исполнением).

• 7 — серия или вариант.

• Н — для неэкранированного кабеля в некоторых интерпретациях.

Технические характеристики

• Количество контактов: 5.​

• Максимальная токовая нагрузка на контакт: до 20 А (одиночный).​

• Рабочая температура: от -60 до +60 °C (с учетом перегрева контактов — до +110 °C).

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с².

• Механический удар: до 5000 м/с² (одиночный).

Соединитель изготавливается в приборном (блочном) или кабельном исполнении.​
