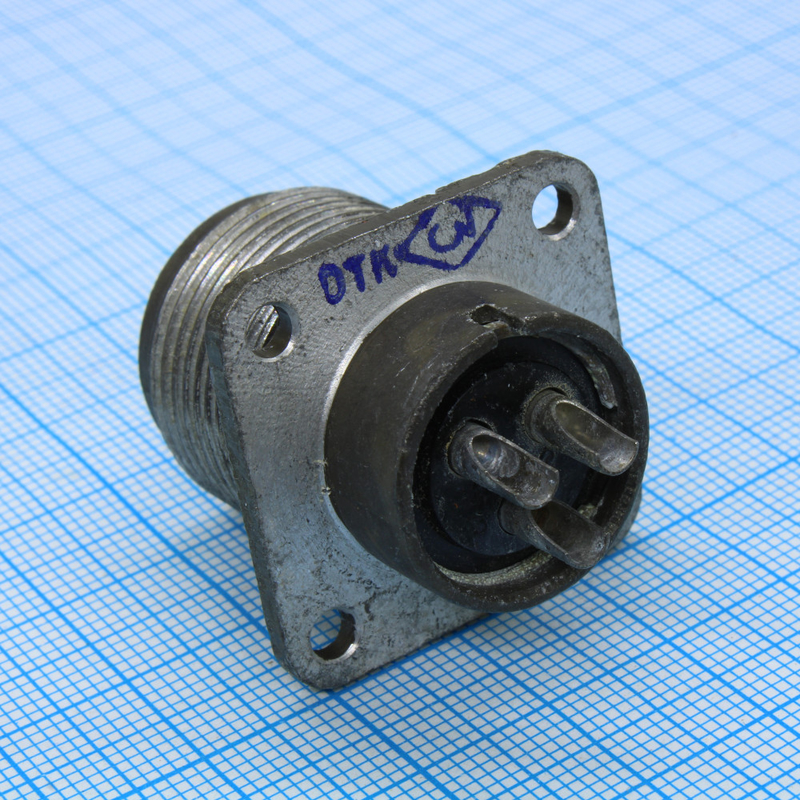

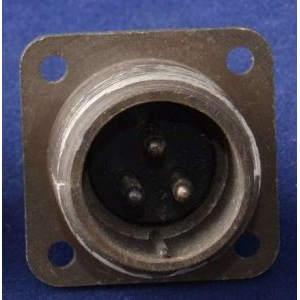

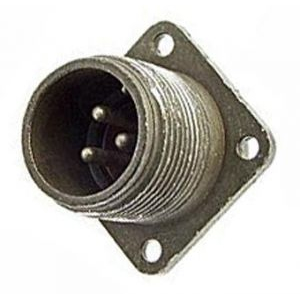

ШР20ПЭШ7 — это низкочастотный цилиндрический электрический соединитель (разъём), предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Назначение

Он используется в приборных и кабельных системах для надёжного соединения контактов в различных условиях эксплуатации, включая вибрации, удары и экстремальные температуры. +1
Приборная часть изготавливается без патрубка, с прямым или угловым патрубком, а кабельная — аналогично.​

Расшифровка маркировки

• ШР — серия низкочастотных цилиндрических соединителей.

• 20 — условный размер корпуса.

• П — конструктивное исполнение (П — без патрубка, ПК — с прямым, СК или У — с угловым).

• ЭШ — тип контактов и покрытия (обычно серебро).

• 7 — номер контактного набора (например, 3 контакта диаметром 2,5 мм).

Технические характеристики

Соединитель выдерживает рабочую температуру от -60°C до +60°C (с учётом перегрева контактов до +110°C), атмосферное давление от 1,3·10^{-4} Па и линейное ускорение до 2000 м/с². +1
Сопротивление изоляции не менее 5000 МОм, ресурс — 500 циклов соединения-рассоединения, минимальная наработка 1000 часов, срок хранения 15 лет.
