Назначение разъёма ШР20ПЭШ7 Каскад «5»

ШР20ПЭШ7 Каскад «5» — это приборный низкочастотный цилиндрический электрический разъём серии ШР диаметром 20 мм, выпускаемый на производстве НПО «Каскад». Изделие предназначено для электрического соединения кабельных линий и монтажа на панели в радио- и электронной аппаратуре общепромышленного и специального назначения. Разъём применяется там, где требуется компактное, надёжное и ремонтопригодное контактное соединение с фиксированным числом цепей.

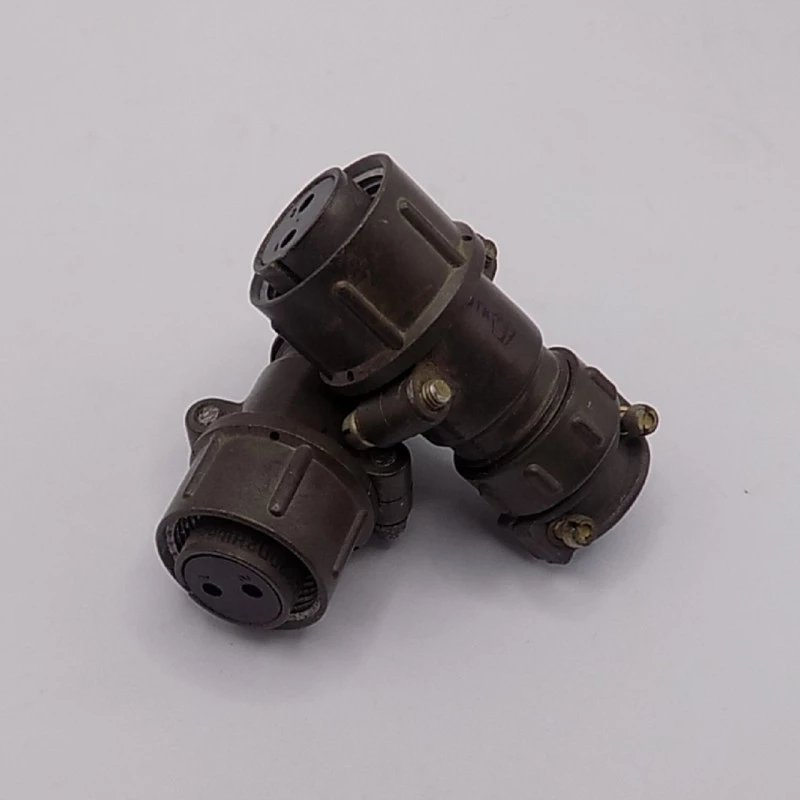

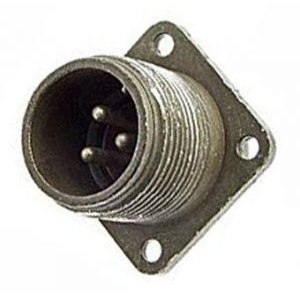

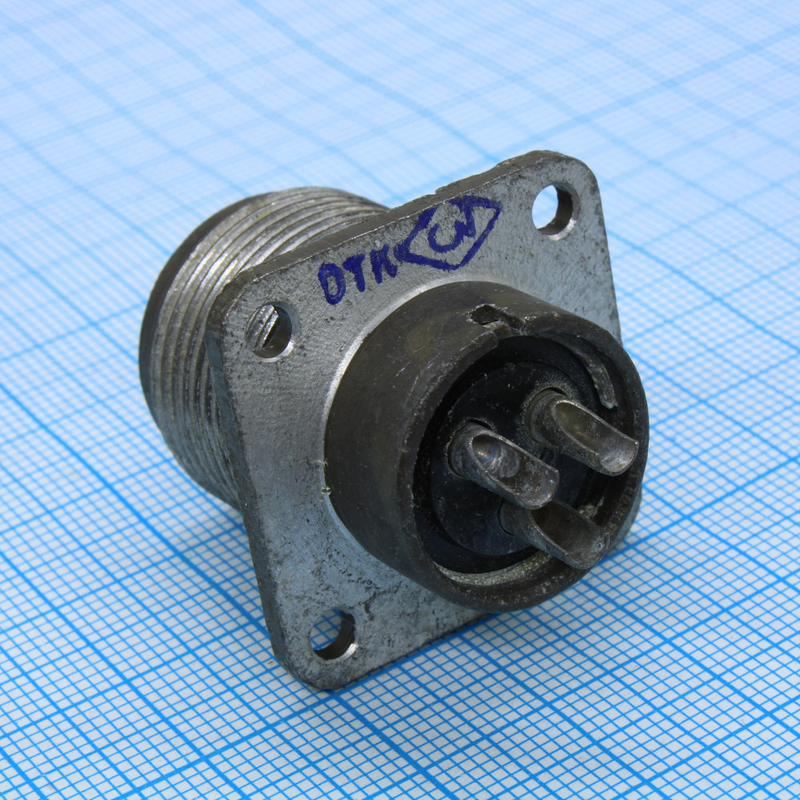

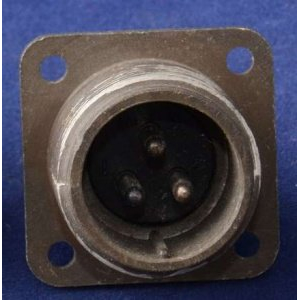

Чаще всего изделие встречается в виде вилки блочной конструкции (ШР20П5ЭШ7-Н) и служит для подключения кабелей к приборам, блокам и пультам. Благодаря металлическому корпусу с оксидированным покрытием разъём устойчив к внешним воздействиям и подходит для эксплуатации в составе ответственной аппаратуры.

Расшифровка обозначения и конструктивные особенности

Маркировка разъёма содержит полную информацию о его исполнении. Расшифровка обозначения приведена ниже.

• ШР — серия цилиндрических низкочастотных разъёмов.
• 20 — условный размер корпуса, соответствующий диаметру около 20 мм.
• П — приборное исполнение корпуса.
• 5 — количество контактов.
• Э — извлекаемые контакты.
• Ш7 — тип контактной комбинации: 5 круглых штыревых контактов диаметром 1,5 мм.

Корпус изготовлен из алюминиевого сплава А-22 и имеет оксидированное покрытие серого цвета. Исполнение корпуса — приборное, без патрубка. Контакты представляют собой штыри из латуни с никелевым покрытием диаметром 1,5 мм. Контакты выполнены извлекаемыми, что упрощает ремонт и замену отдельных элементов без замены всего разъёма.

Монтаж производится на панель с шагом установочных отверстий 22 мм и диаметром отверстий около 3,2 мм. Подключение кабеля осуществляется методом пайки.

Технические характеристики и условия эксплуатации

Электрические параметры разъёма обеспечивают его применение в цепях с умеренными и повышенными нагрузками. Максимальное рабочее напряжение постоянного тока составляет до 850 В. Допустимый ток на контакт — до 10 А при диаметре контактов 1,5 мм. Сопротивление контактов — не более 5 мОм, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Рабочий диапазон температур — от минус 60 до плюс 60 °C, климатическое исполнение — УХЛ. Разъём рассчитан на синусоидальную вибрацию до 300 м/с² (30 g) в диапазоне 1–5000 Гц и многократные удары до 350 м/с² (35 g).

Ресурсные показатели изделия подтверждают его надёжность: число сочленений-расчленений — не менее 500, минимальная наработка — 5000 часов для современных версий по ТУ, срок сохраняемости — до 15 лет.

Область применения

Разъём ШР20ПЭШ7 Каскад «5» применяется в радио- и электронной аппаратуре, приборах, блоках и пультах, где необходимо соединить кабельные линии с панельным монтажом. Извлекаемые контакты делают его удобным для обслуживания и ремонта, а устойчивость к вибрации и ударам позволяет использовать изделие в условиях повышенных механических нагрузок. Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к данной категории продукции.
