ШР20ПЭШ10Н

ШР20ПЭШ10Н — это круглый низкочастотный электрический соединитель серии ШР, предназначенный для работы в цепях постоянного и переменного тока с напряжением до 850 В и частотой до 3 МГц.

Что это за изделие

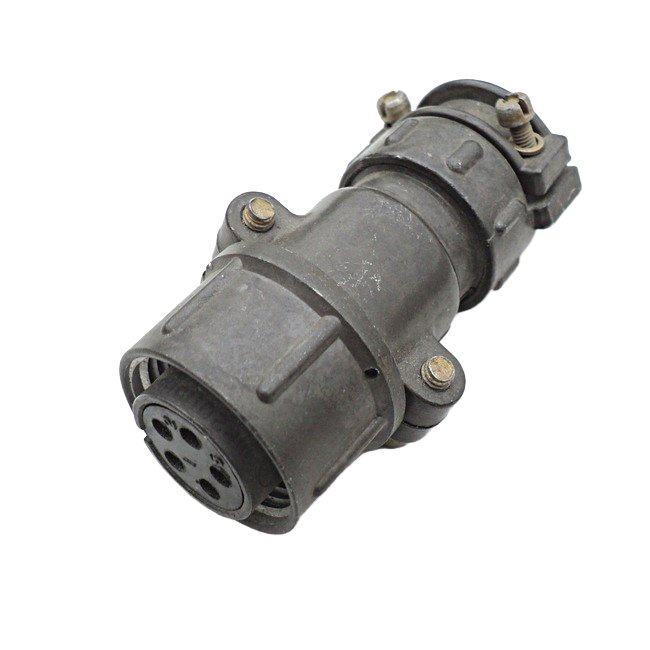

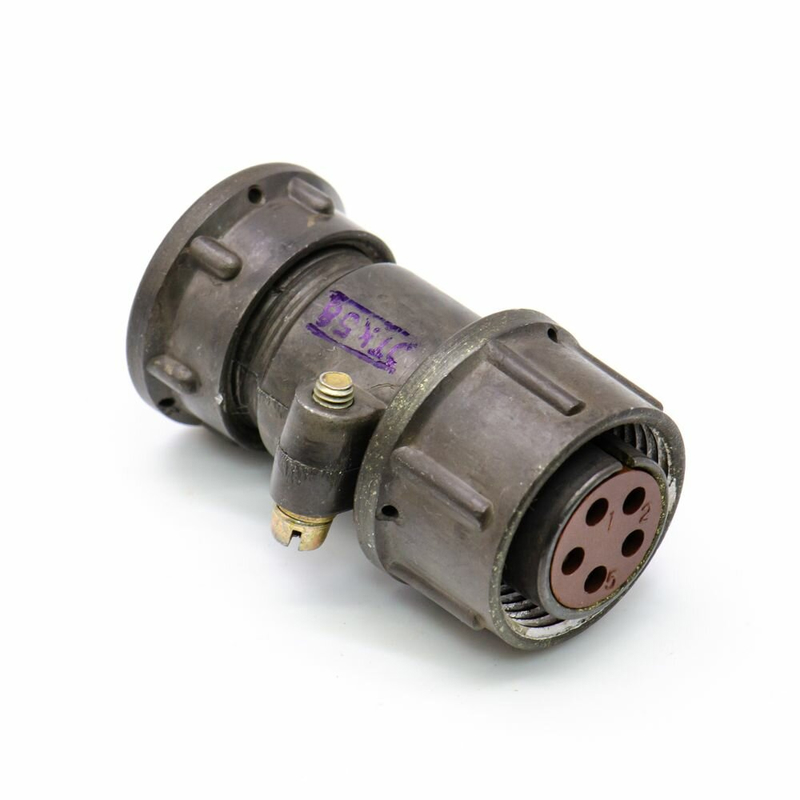

Это розетка кабельная с прямым патрубком, рассчитанная на подключение экранированного кабеля; в обозначении серии ШР20 обычно указываются 5 контактов и габарит 20. Серия ШР относится к разъемам резьбового сочленения и применяется в промышленной аппаратуре, приборах и электрооборудовании.

Как читать обозначение

Обозначение у таких соединителей обычно расшифровывают по частям: ШР — тип соединителя, 20 — условный размер корпуса, П — конструктивное исполнение, Э — вариант для экранированного кабеля, Ш — розетка, 10 — сочетание контактов, Н — исполнение/вариант по конкретному типоразмеру. На практике это помогает понять не только тип разъема, но и то, как он подключается и с каким кабелем работает.

Основные характеристики

Для соединителей этой группы типичны следующие параметры: рабочее напряжение до 850 В, рабочая частота до 3 МГц, температура эксплуатации от минус 60 до плюс 60 °C, а при переходных режимах — до плюс 110 °C. Также для серии указывают стойкость к механическим воздействиям и ресурс многократных сочленений, что делает их подходящими для техники, где важна надежная фиксация и долговечность.

Где применяют

Такие разъемы ставят в промышленной аппаратуре, измерительных приборах, системах управления и другой технике, где нужен прочный многоконтактный соединитель с механической фиксацией.я могу отдельно разобрать именно маркировку ШР20ПЭШ10Н по буквам и цифрам или сравнить его с другими разъемами серии ШР.
