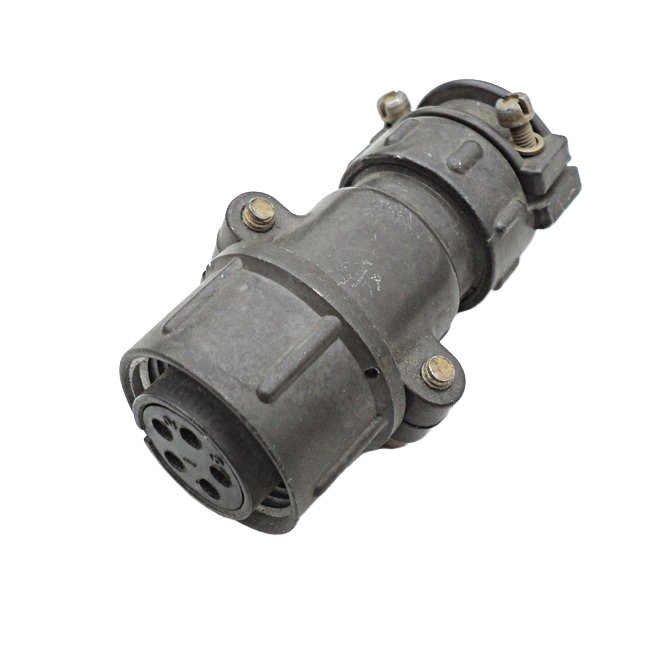

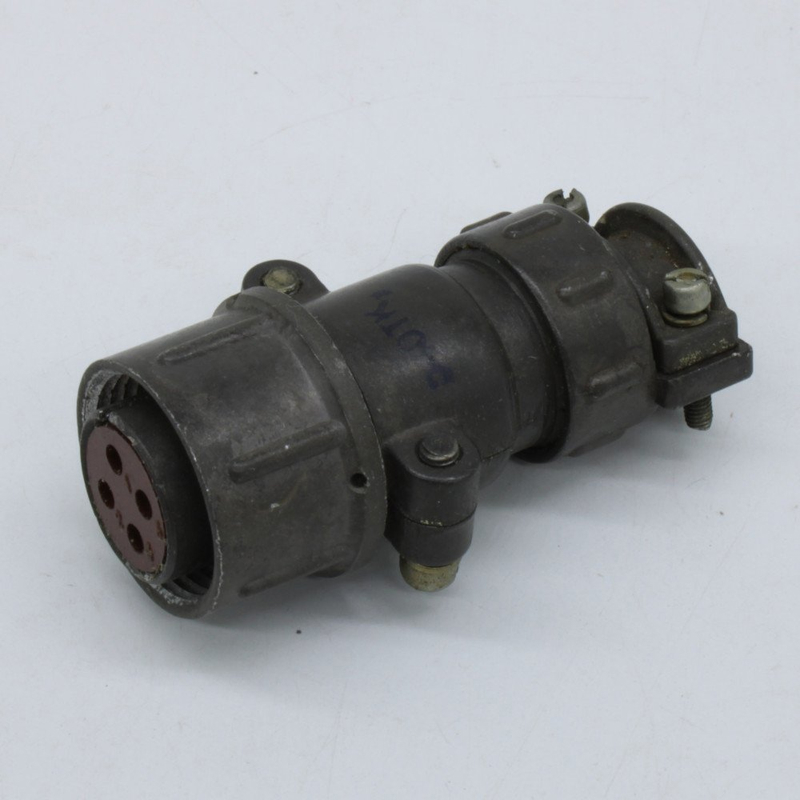

ШР20ПЭШ10 (Н) — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР с резьбовым соединением и нормальными габаритами. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Соединитель имеет 5 контактов, рабочее напряжение до 850 В и максимальную токовую нагрузку на контакт 35 А (рабочий ток — 25 А). Покрытие контактов — никель (обозначение «Н»), корпус подходит для неэкранированного кабеля с прямым патрубком.

Условия эксплуатации

Диапазон температур — от -60°C до +60°C (с учетом перегрева контактов до +110°C), работает при пониженном давлении до 1,3·10⁻⁴ Па. Выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с², удары до 5000 м/с² и линейное ускорение 2000 м/с².

Надежность

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет. Используется в авиации, судостроении и других отраслях с высокими требованиями к надежности.
