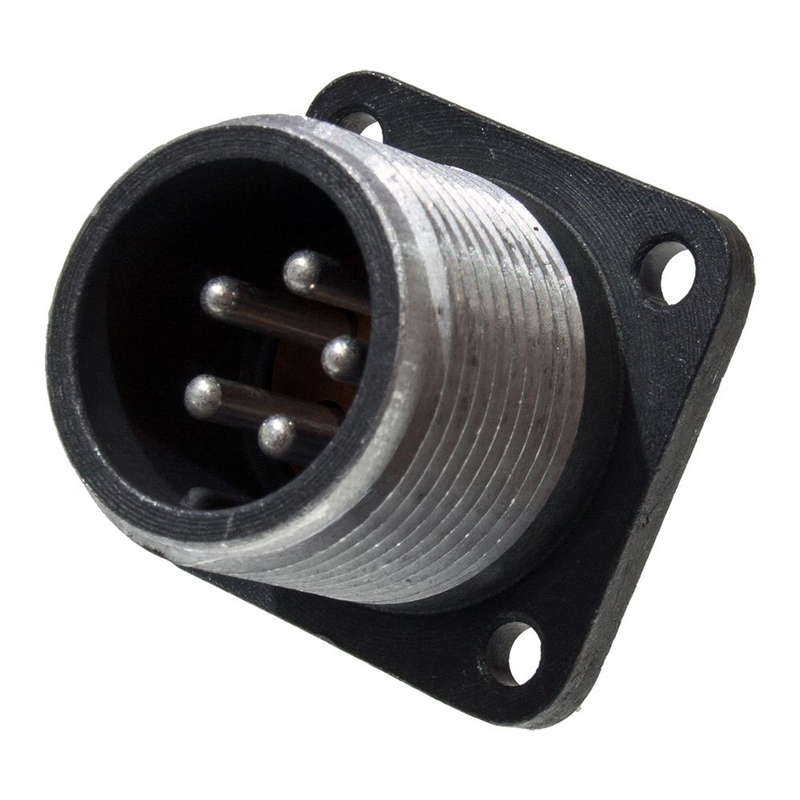

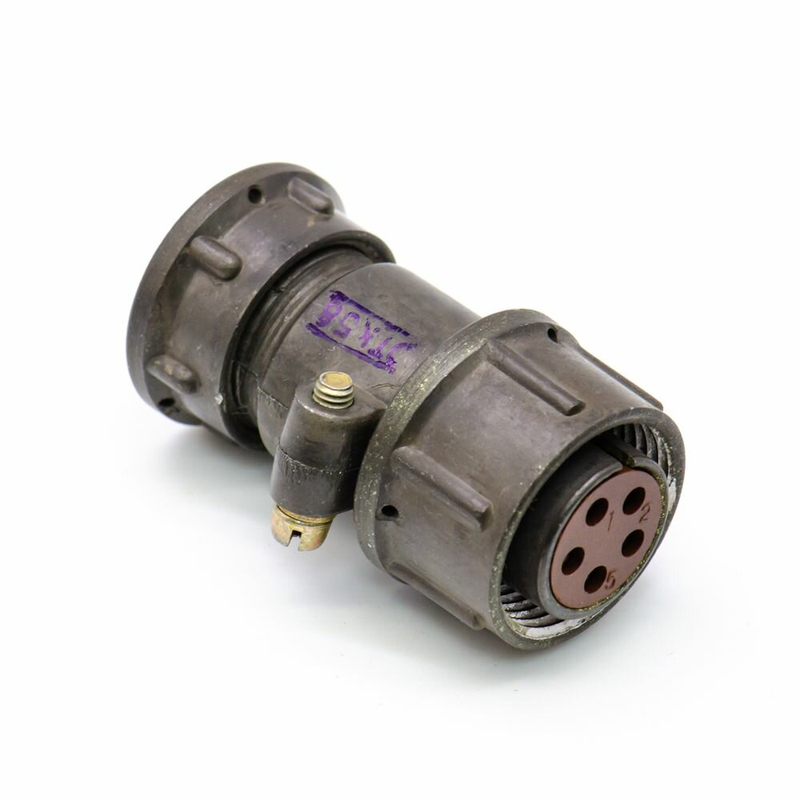

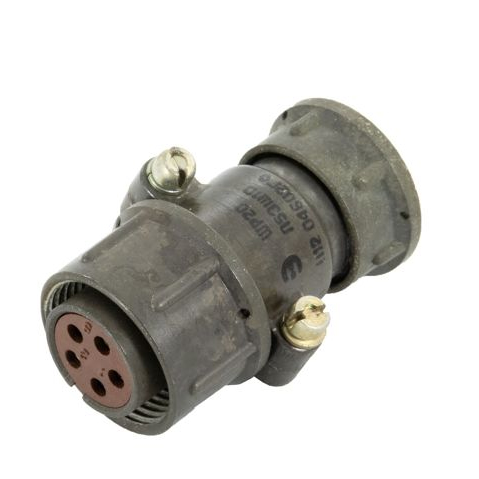

ШР20ПЭШ10 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного электрического соединения в различных аппаратах.​

Расшифровка обозначения

Обозначение расшифровывается следующим образом: ШР — тип соединителя, 20 — условный размер корпуса, П — кабельная часть с прямым патрубком, 5 — количество контактов, Э — гайка для экранированного кабеля, Ш — розетка (гнездо), 10 — сочетание контактов.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В и ток до 25 А на контакт (максимум 35 А). Диаметр контактов составляет 2,5 мм, сечение провода — до 3 мм², сопротивление контакта — не более 0,001 Ом. Он выдерживает вибрацию до 5000 Гц с ускорением 300 м/с², удары до 5000 м/с² и работает при температурах от -60°C до +60°C (с пиками до +110°C).

Применение и надежность

ШР20ПЭШ10 используется в электрических цепях постоянного и переменного тока частотой до 3 МГц, в условиях пониженного давления (до 1,3·10⁻⁴ Па) и повышенной влажности. Ресурс включает минимум 1000 часов наработки, 500 циклов сочленений и срок сохраняемости 15 лет.
