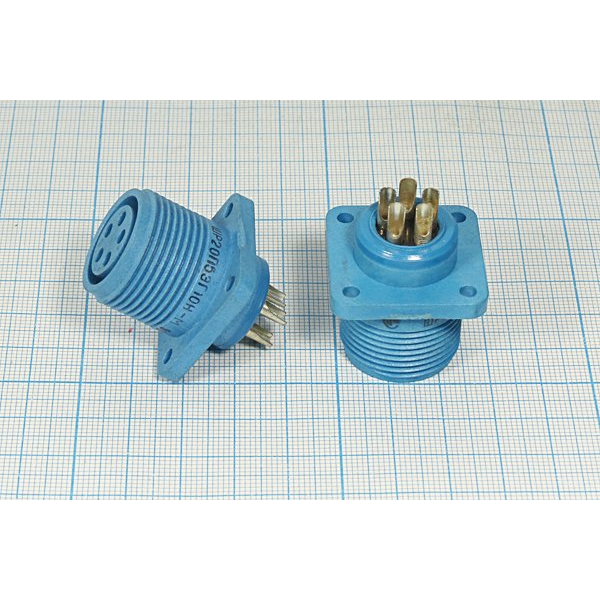

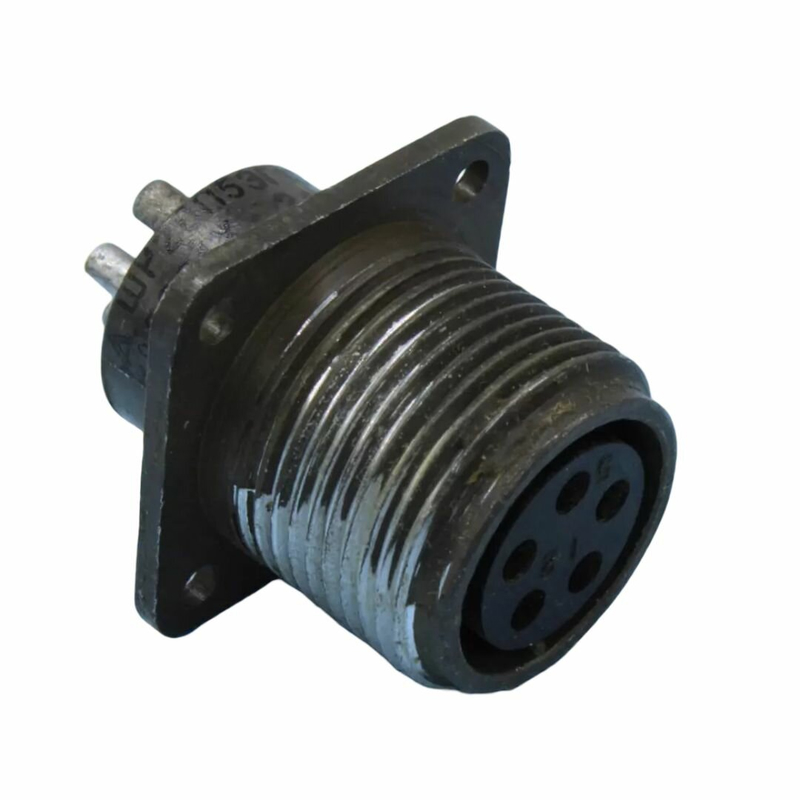

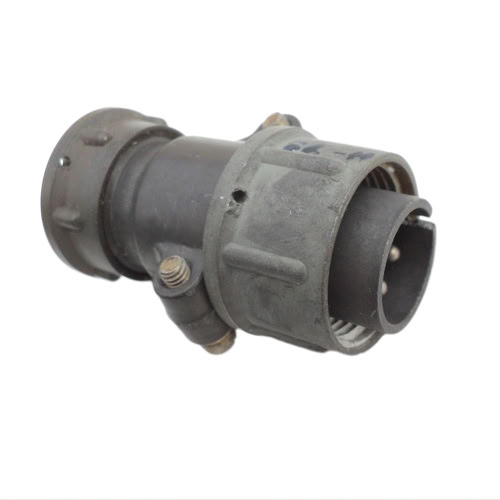

ШР20ПЭГ10Н-М — это приборная розетка разъёма типа ШР, предназначенная для надёжного соединения в электрических цепях переменного и постоянного тока в радиоэлектронной и радиотехнической аппаратуре. Она относится к негерметичным соединителям климатического исполнения УХЛ с условным размером корпуса 20. Это модель без патрубка, с 10 контактами (диаметр примерно 2,5 мм), выполненная с пластмассовым корпусом.

Технические характеристики

Соединитель рассчитан на рабочее напряжение до 850 В и ток на контакт не более 25 А (максимальная нагрузка на одиночный контакт — 35 А). Сопротивление контакта не превышает 2 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Материал контактов — серебро или никель для обеспечения высокой надёжности.​

Условия эксплуатации

Диапазон рабочих температур — от -60°C до +60°C (с учётом перегрева контактов до +110°C). Соединитель выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), а также линейное ускорение 2000 м/с².

Работает при пониженном давлении до 1,3·10⁻⁴ Па, наработка — минимум 1000 часов, количество соединений-расчленений — 500, срок хранения — 15 лет.

Расшифровка обозначения

ШР — тип соединителя; 20 — размер корпуса; П — приборное исполнение без патрубка; ЭГ — средние контакты общего назначения; 10 — количество контактов; Н — нормальная посадка; М — пластмассовый корпус.
