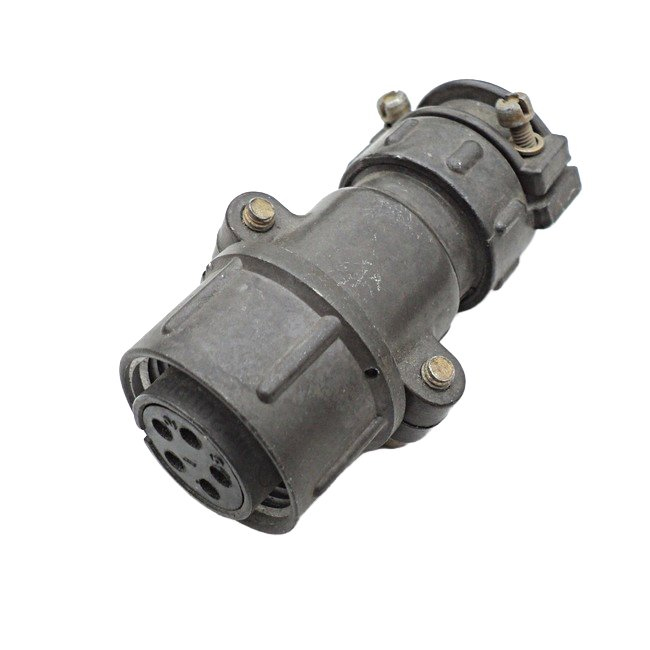

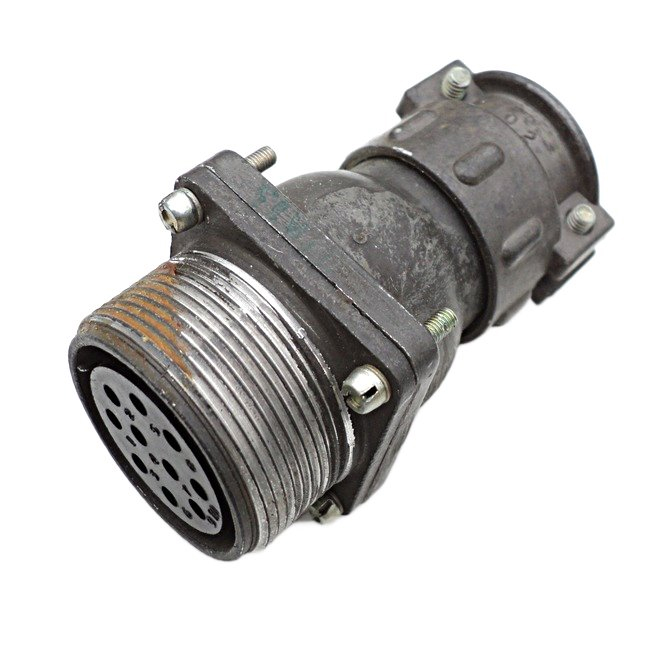

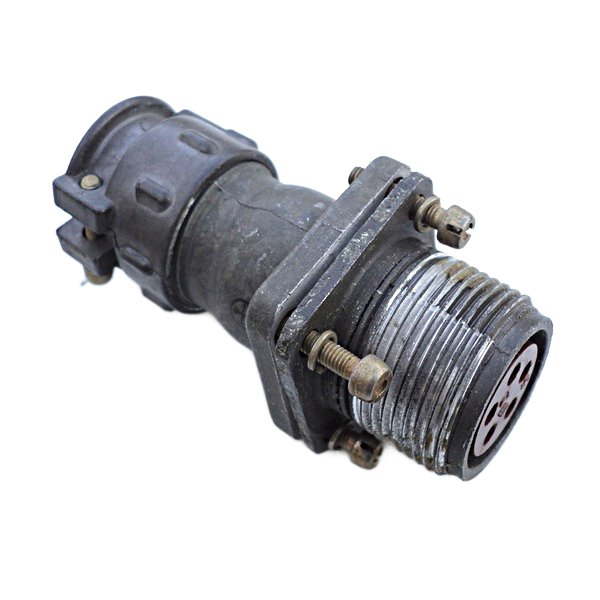

ШР20ПЭГ10Н — это приборная розетка (соединитель) низкочастотного цилиндрического типа, предназначенная для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

Обозначение расшифровывается следующим образом: ШР — тип соединителя, 20 — условный размер корпуса, П — конструктивное исполнение приборной части без патрубка, ЭГ — нормальные габариты с резьбовым соединением, 10 — 5 контактов диаметром 2,5 мм, Н — модификация.

Технические характеристики

• Количество контактов: 5 шт. (диаметр 2,5 мм), максимальный ток на контакт — 25 А, общий ток — 125 А.​

• Сопротивление контакта: не более 2 мОм, сопротивление изоляции: не менее 5000 МОм.​

• Климатическое исполнение: УХЛ (негерметичный), рабочая температура от -60 до +60 °C (с учетом перегрева контактов до +110 °C).

• Вибрация: синусоидальная 1–5000 Гц с ускорением до 30 g, механический удар до 500 g.​

Надежность и применение

Соединитель выдерживает до 500 циклов сочленений-расчленений и имеет минимальную наработку 1000 часов, что делает его подходящим для радиоэлектронной и радиотехнической аппаратуры. Он предназначен для монтажа с экранированными или неэкранированными кабелями.
