ШР20ПЭГ7

Цена:

950 ₽

Технические характеристики

ШР20ПЭГ7

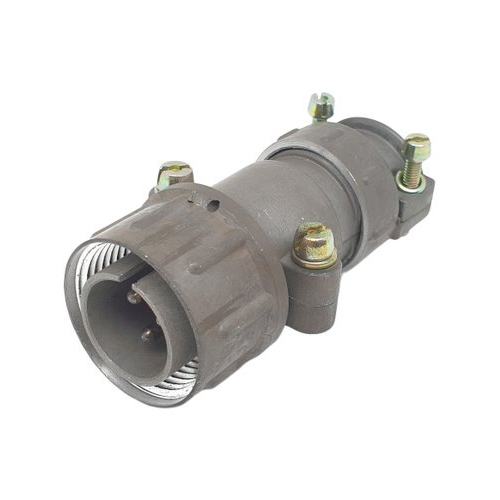

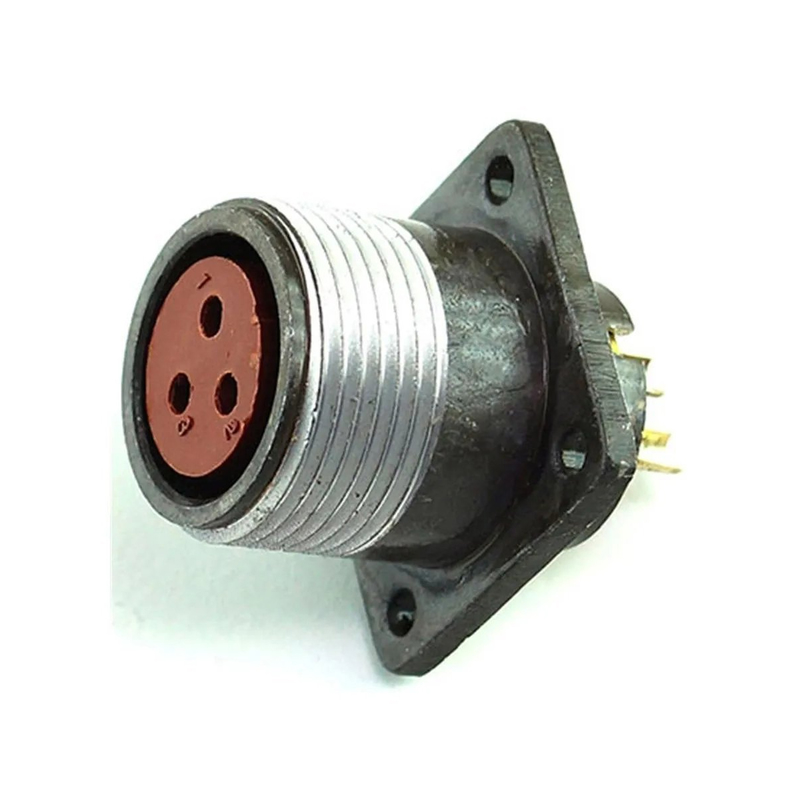

ШР20П3ЭГ7 — это низкочастотный цилиндрический электрический разъём (розетка приборная без патрубка), предназначенный для надёжного соединения в электрических цепях. Он используется в приборах для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

ШР — тип соединителя (цилиндрический низкочастотный).
20 — условный размер корпуса.
П — конструктивное исполнение приборной части без патрубка.
3 — количество контактов.
Э — покрытие контактов (серебро).
Г — одношпоночная поляризация.
7 — номер контактного набора (диаметр контактов 2,5 мм).

Технические характеристики

Соединитель выдерживает рабочую температуру от -60 до +60 °C (с учётом перегрева контактов до +110 °C), сопротивление изоляции не менее 5000 МОм и номинальный рабочий ток до 35 А. Он устойчив к синусоидальной вибрации (1–5000 Гц, до 300 м/с²), механическим ударам (до 5000 м/с²) и атмосферному давлению от 1,3·10⁻⁴ Па.

Надёжность и применение

Минимальная наработка — 1000 часов, количество циклов сочленения-расчленения — 500, срок сохраняемости — 15 лет. Такие разъёмы применяются в промышленных, авиационных и военных приборах для объёмного монтажа с резьбовым соединением.

Описание

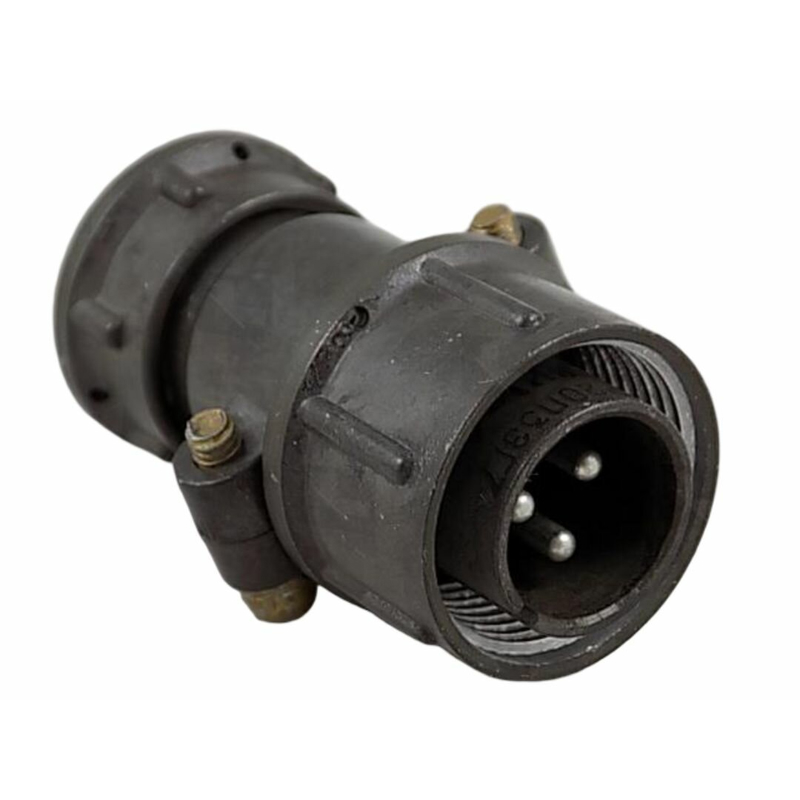

ШР20ПЭГ7

ШР20ПЭГ7: особенности и применение герметичного электрического соединителя

ШР20ПЭГ7 — электрический цилиндрический разъём серии ШР, предназначенный для создания надёжного разъёмного соединения в цепях питания, управления, сигнализации и измерительного оборудования. Такие соединители востребованы в промышленной автоматике, приборостроении, транспортной технике, системах связи и специальном оборудовании, где особенно важны механическая прочность, стабильность контакта и устойчивость к внешним воздействиям.

Маркировка ШР20ПЭГ7 указывает на принадлежность изделия к распространённой серии круглых разъёмов ШР. Конкретное исполнение определяет тип соединительной части, конструктивные особенности корпуса, вариант монтажа, герметизацию и контактную компоновку. Перед установкой рекомендуется сверять полную маркировку с технической документацией, поскольку даже внешне похожие разъёмы могут отличаться числом контактов, распайкой, посадочными размерами и электрическими параметрами.

Для чего применяется ШР20ПЭГ7

Разъём ШР20ПЭГ7 используют там, где необходимо быстро подключать и отключать кабельные линии без пайки или переделки всей проводки. Цилиндрическая конструкция помогает обеспечить точное сопряжение ответных частей, а фиксирующий механизм снижает риск случайного разъединения при вибрации или нагрузке на кабель.

Типичные области применения:

Промышленные шкафы управления и распределительные системы.
Контрольно-измерительные приборы и испытательные стенды.
Электротехническое и телеметрическое оборудование.
Кабельные сборки для питания и передачи управляющих сигналов.
Транспортные, авиационные, судовые и специализированные системы.
Оборудование, эксплуатируемое при вибрациях, перепадах температуры и повышенной влажности.

Основные преимущества разъёмов серии ШР

Соединители типа ШР получили широкое распространение благодаря сочетанию простой конструкции и высокой эксплуатационной надёжности. ШР20ПЭГ7 подходит для формирования обслуживаемых соединений: оборудование можно отключить, заменить или диагностировать без демонтажа всей кабельной трассы.

К ключевым достоинствам относятся:

Прочный металлический корпус, рассчитанный на интенсивную эксплуатацию.
Удобное разъёмное подключение кабелей и приборных линий.
Надёжная фиксация сопрягаемых частей.
Возможность использования в составе жгутов и кабельных сборок.
Устойчивость к механическим воздействиям и вибрации.
Компактное цилиндрическое исполнение для монтажа на панели, корпусе или кабеле.
Унификация с другими изделиями серии ШР при соблюдении совместимости по исполнению.

Что важно проверить перед монтажом

При подборе и подключении ШР20ПЭГ7 важно учитывать не только общее обозначение серии, но и полную расшифровку конкретного исполнения. Это позволит избежать несовместимости ответных частей и ошибок при подключении цепей.

Перед монтажом следует проверить:

Количество контактов и их расположение.
Нумерацию выводов и схему распайки.
Тип ответной части разъёма.
Способ крепления: кабельный, приборный или фланцевый.
Допустимые токи и рабочее напряжение для каждого контакта.
Сечение подключаемого кабеля и способ его фиксации.
Наличие уплотнений и требования к герметизации.
Рабочие температурные и климатические условия.
Требования к экранированию, если разъём применяется в сигнальных или высокочастотных цепях.

Особое внимание стоит уделить распайке. При обслуживании оборудования одинаковые по конструкции разъёмы могут иметь разное назначение контактов, поэтому подключение должно выполняться только по актуальной электрической схеме устройства или жгута.

Монтаж и эксплуатация

Для надёжной работы соединителя ШР20ПЭГ7 рекомендуется применять кабель, подходящий по внешнему диаметру, сечению жил и условиям эксплуатации. Контакты следует соединять аккуратно, исключая перегрев при пайке, попадание флюса на изоляционные элементы и образование перемычек между соседними выводами.

После сборки разъёма необходимо:

Проверить соответствие распайки контактной схеме.
Убедиться в отсутствии короткого замыкания между контактами и корпусом.
Надёжно закрепить кабель, чтобы нагрузка не передавалась на места соединения жил.
Проверить плотность сопряжения ответных частей.
При необходимости выполнить проверку изоляции и целостности экрана.
Периодически осматривать контакты на предмет загрязнения, окисления и механических повреждений.

ШР20ПЭГ7 является практичным решением для создания прочных и обслуживаемых электрических соединений. Правильный подбор ответной части, соблюдение схемы подключения и качественный монтаж обеспечивают стабильную работу оборудования в течение длительного времени.
