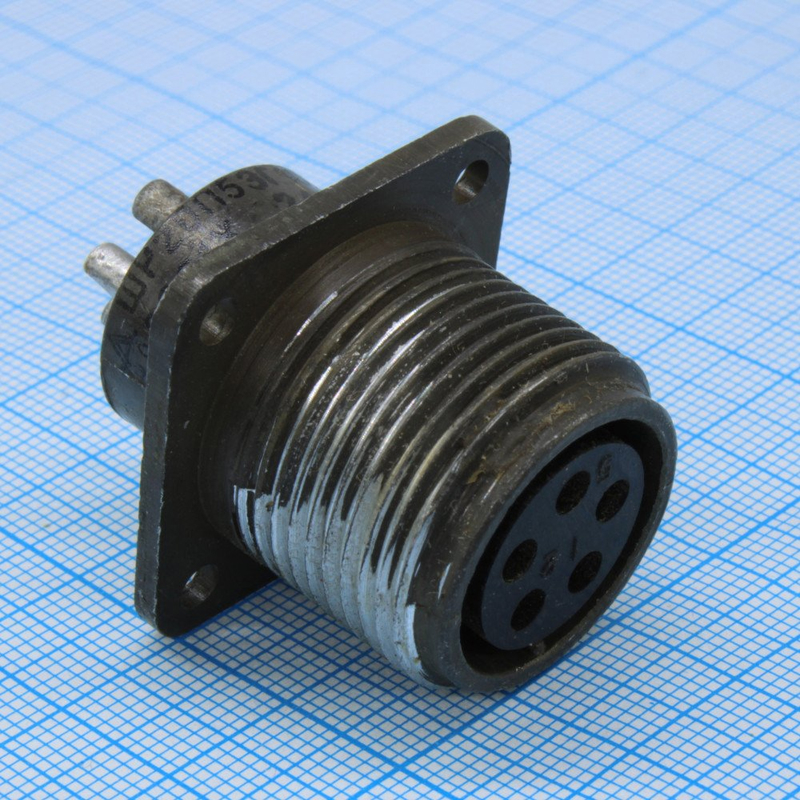

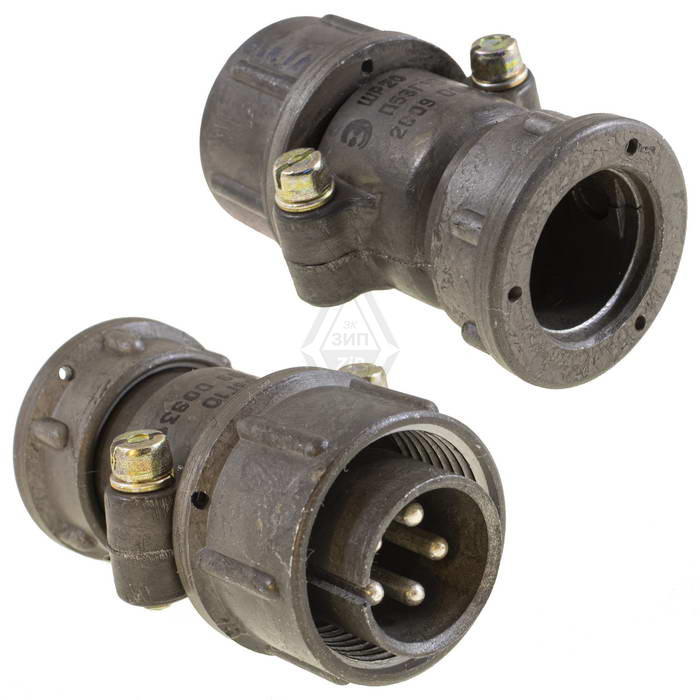

ШР20ПЭГ10 — это приборная розетка (гнездо) из серии низкочастотных цилиндрических соединителей ШР, предназначенная для надежного электрического соединения в аппаратуре.

Основные характеристики

Она имеет 5 контактов диаметром 2,5 мм, рассчитанных на рабочий ток до 25 А на контакт (максимум 35 А) и напряжение до 850 В переменного или постоянного тока частотой до 3 МГц. Проходной диаметр — 24 мм, сечение провода — до 3 мм², сопротивление контакта — не более 0,001 Ом, сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Соединитель выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), линейное ускорение 2000 м/с². Температурный диапазон — от -60°C до +60°C (с учетом перегрева контактов до +110°C), давление до 1,3·10⁻⁴ Па, срок службы — 1000 часов наработки, 500 сочленений-расчленений, сохраняемость 15 лет.

Конструкция и обозначение

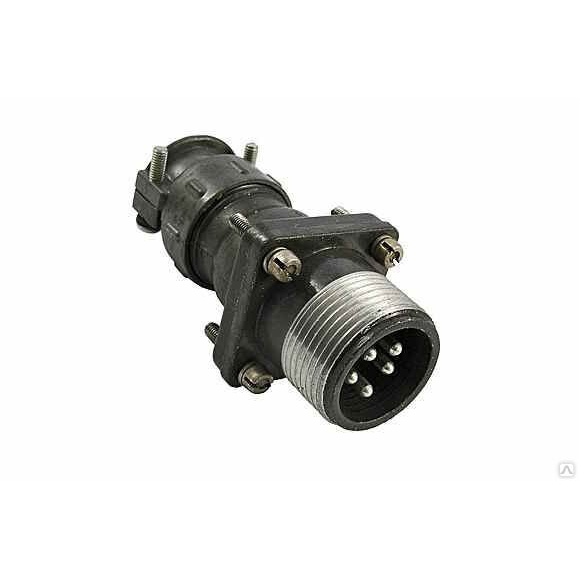

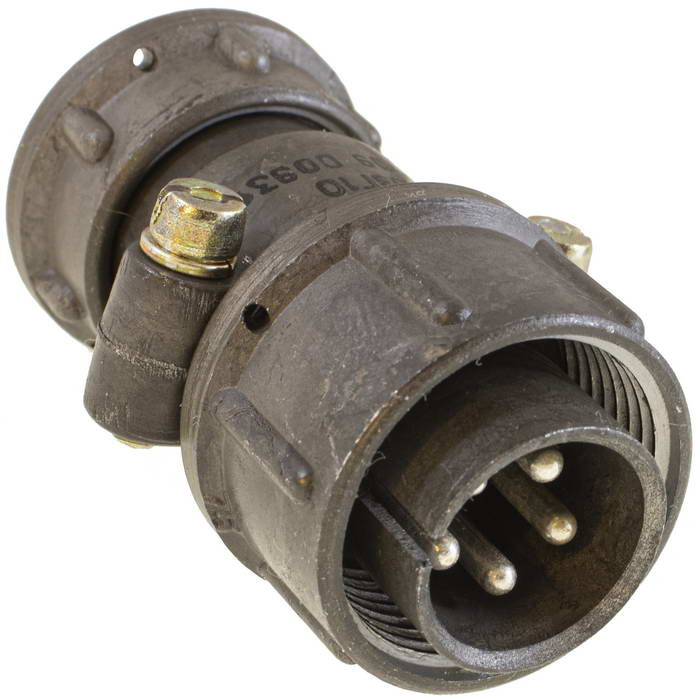

Это блочная розетка без патрубка (П) с прямым выводом под экранированный кабель и резьбовым соединением. Расшифровка: ШР — тип, 20 — размер корпуса, П — без патрубка, 5 — контакты, ЭГ — исполнение розетки, 10 — сочетание контактов.
