Назначение розетки ШР20П5НШ7

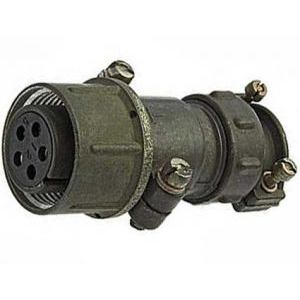

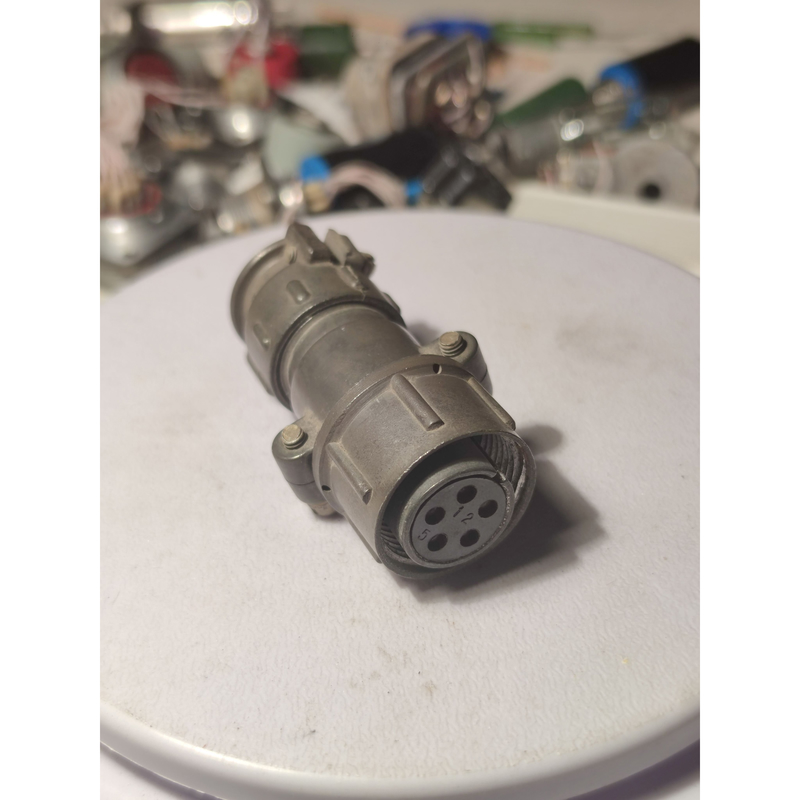

ШР20П5НШ7 — это кабельная розетка типа «Каскад», выпущенная в 2024 году и прошедшая контроль отдела технического контроля. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Розетка применяется при монтаже с неэкранированными кабелями в цепях постоянного и переменного тока с частотой до 3 МГц.

Соединитель рассчитан как на внутренние, так и на наружные условия эксплуатации. При обеспечении защиты от пыли и влаги изделие сохраняет рабочие характеристики в составе аппаратуры, эксплуатируемой вне помещений. Климатическое исполнение — УХЛ, конструкция негерметичного типа.

Расшифровка обозначения

Маркировка ШР20П5НШ7 построена по стандартной схеме соединителей серии ШР и содержит следующие сведения:

• ШР — тип соединителя, негерметичное исполнение, климатическое исполнение УХЛ.
• 20 — условный размер корпуса.
• П — прямой патрубок для подсоединения кабеля.
• 5 — количество контактов.
• Н — исполнение для неэкранированного кабеля.
• Ш — розетка.
• 7 — контакты диаметром 1,5 мм в количестве пяти штук.

Покрытие контактов — никель. Такая маркировка позволяет однозначно определить тип корпуса, способ монтажа и электрические параметры изделия без обращения к дополнительной документации.

Подтверждённые технические характеристики

Розетка ШР20П5НШ7 выдерживает ток до 10 А на каждый контакт при суммарном токе до 50 А. Предельное амплитудное напряжение составляет 850 В. Электрические параметры подтверждены следующими значениями:

• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Вибрационные нагрузки — диапазон от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Ударные нагрузки — одиночные удары с ускорением до 5000 метров на секунду в квадрате.
• Рабочая температура — от минус 60 до плюс 110 градусов Цельсия.
• Пониженное атмосферное давление — до 1,3 на 10 в четвёртой степени Паскаля.

Срок службы изделия определяется ресурсом в 500 сочленений и расчленений. Наработка составляет 1000 часов, сохраняемость — 15 лет. Эти показатели относятся к штатным условиям эксплуатации, указанным в документации производителя.

Применение и условия монтажа

Розетка устанавливается в составе разъёмных соединений радиоэлектронной и радиотехнической аппаратуры. Прямой патрубок корпуса обеспечивает ввод неэкранированного кабеля и механическую фиксацию жгута. Пять контактов диаметром 1,5 мм с никелевым покрытием рассчитаны на коммутацию цепей постоянного и переменного тока с частотой до 3 МГц.

Благодаря климатическому исполнению УХЛ и возможности работы при защите от пыли и влаги изделие может применяться как внутри помещений, так и на открытом воздухе в составе оборудования. Диапазон рабочих температур от минус 60 до плюс 110 градусов Цельсия и устойчивость к вибрации и ударам позволяют использовать розетку в аппаратуре, подвергающейся интенсивным механическим воздействиям.

При монтаже следует учитывать предельные токовые и амплитудные напряжения, а также обеспечивать защиту соединения от пыли и влаги при наружной установке. Ресурс в 500 циклов сочленения определяет периодичность обслуживания и замены соединителя в составе аппаратуры.
