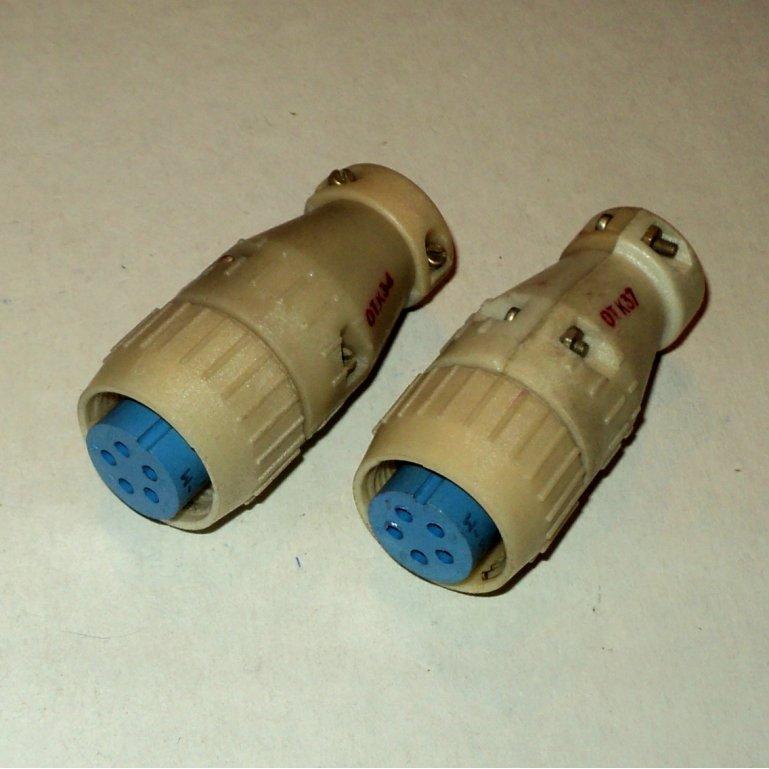

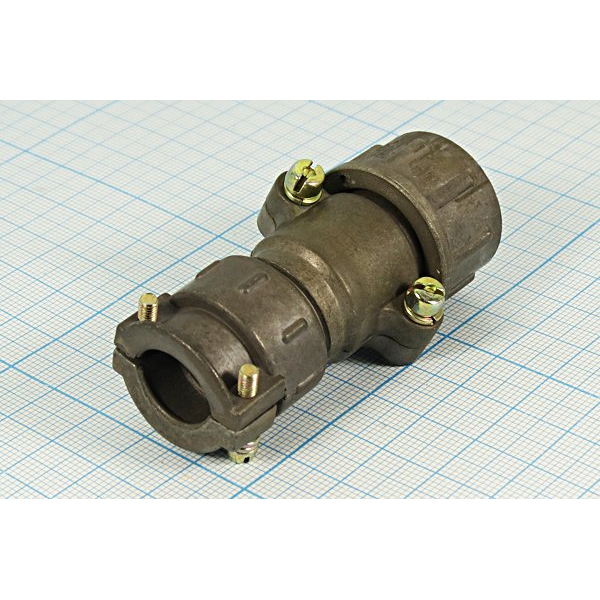

ШР20П5НШ10Н-М (КГ) — это кабельная розетка цилиндрического низкочастотного разъема серии ШР с 5 контактами диаметром 2,5 мм.

Применение

Предназначена для соединения электрических цепей постоянного и переменного тока (до 3 МГц) в условиях внутреннего или наружного монтажа (с защитой от пыли и влаги). Используется в климатическом исполнении УХЛ, подходит для надежной передачи сигналов в оборудовании с высокими механическими нагрузками.

Характеристики

Рабочий ток на контакт — 25 А, номинальное напряжение — до 850 В, сопротивление контакта — не более 2 мОм. Диапазон температур — от -60 до +60 °С (с перегревом до +110 °С), выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с?, удары до 5000 м/с?, ресурс — 500 циклов соединения. Корпус пластмассовый с прямым патрубком для неэкранированного кабеля, покрытие контактов — никель.
