Назначение соединителя ШР20П5НШ10

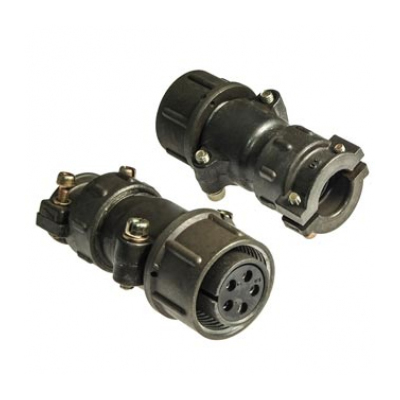

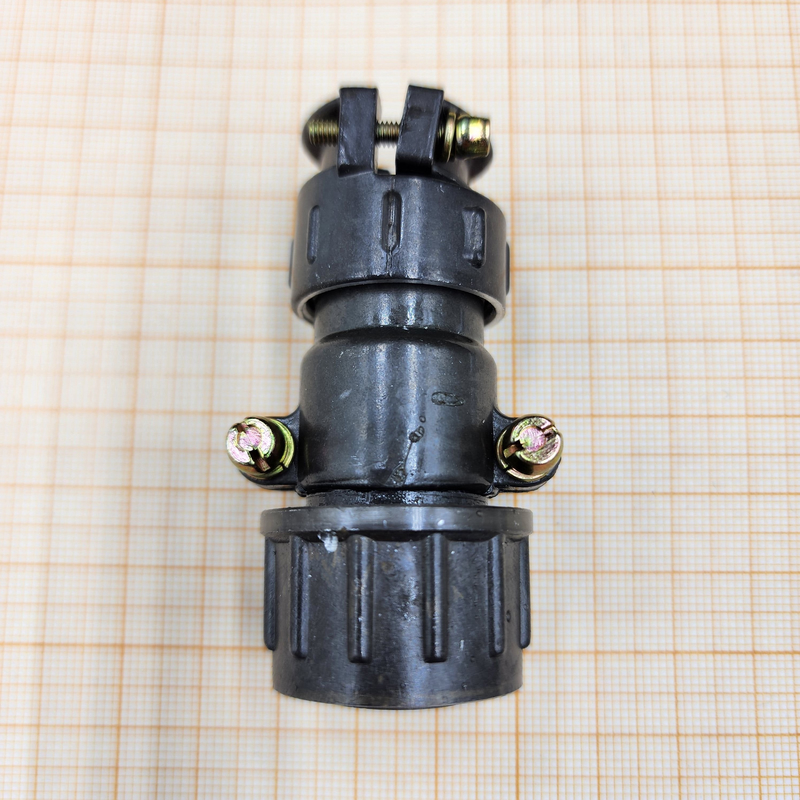

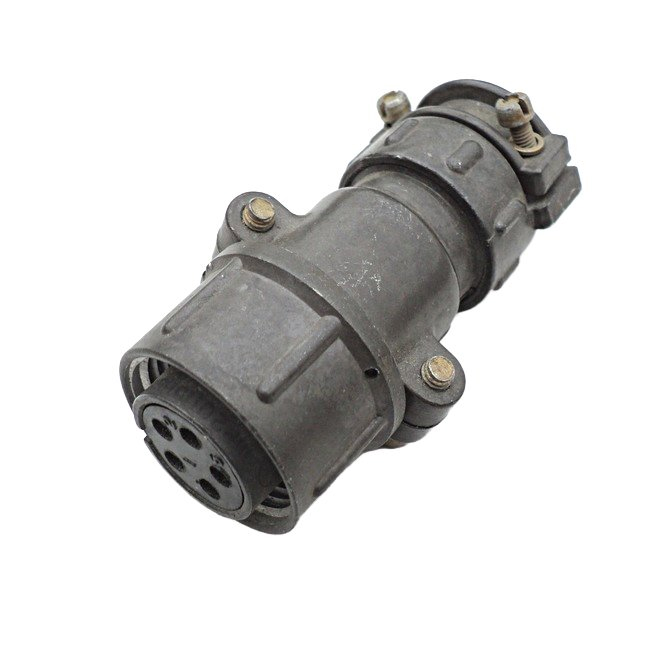

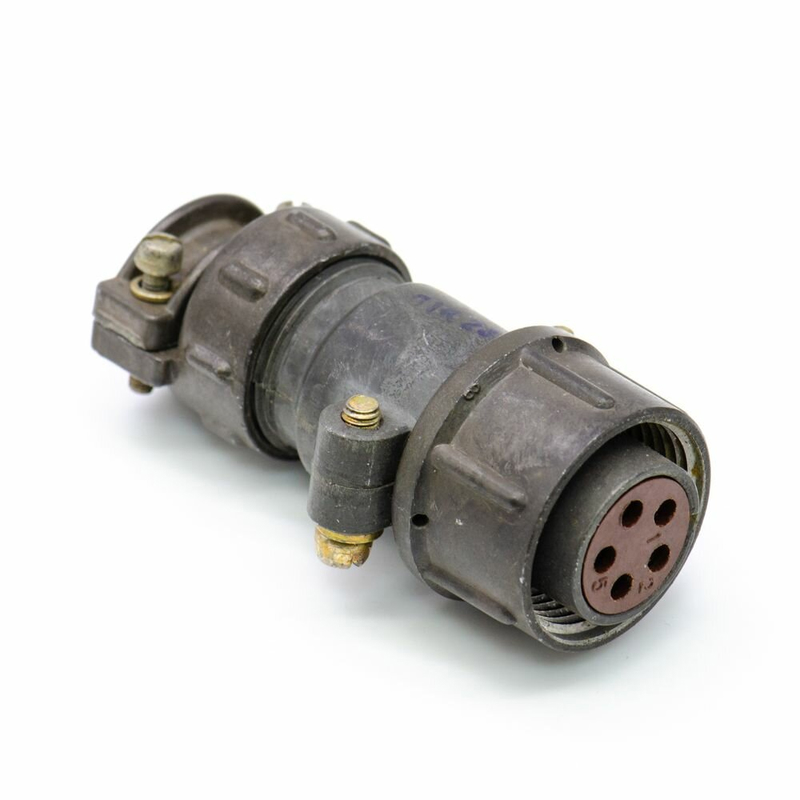

ШР20П5НШ10 производства «Каскад» представляет собой кабельную розетку, предназначенную для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Изделие относится к классу низкочастотных цилиндрических соединителей и применяется как в цепях постоянного тока, так и в цепях переменного тока частотой до 3 МГц. Максимальное рабочее напряжение составляет до 850 В.

Розетка выполнена в кабельном исполнении и устанавливается на кабель объёмным способом монтажа. Такое конструктивное решение обеспечивает надёжное механическое крепление кабеля и стабильный электрический контакт при эксплуатации в составе аппаратуры различного назначения.

Подтверждённые технические особенности

Ниже перечислены характеристики, заявленные для данной модели соединителя. Эти параметры определяют электрические и эксплуатационные возможности изделия.

• Количество контактов — 5.
• Тип соединения — резьбовое, что обеспечивает плотную фиксацию ответных частей и устойчивость к вибрационным нагрузкам.
• Способ монтажа — объёмный, на кабель.
• Климатическое исполнение — УХЛ (умеренно холодный климат).
• Покрытие контактов — никель или серебро.
• Гарантийный срок хранения — 15 лет с момента изготовления.
• Гарантийная наработка — 1000 часов в обычных условиях и 100000 часов в облегчённом режиме.

Указанные значения наработки и срока хранения подтверждают расчётный ресурс изделия при соблюдении условий транспортирования, хранения и эксплуатации, оговорённых производителем.

Расшифровка обозначения ШР20П5НШ10

Структура условного обозначения позволяет точно определить исполнение и назначение каждого элемента маркировки. Понимание этой схемы упрощает подбор соединителя и его совместимых ответных частей.

1. ШР — тип соединителя.
2. 20 — условный размер корпуса.
3. П — конструктивное исполнение, а именно кабельная часть с прямым патрубком.
4. 5 — количество контактов.
5. Н — вид гайки патрубка, предназначенной для неэкранированного кабеля.
6. Ш — вид контактов, для кабельной части это розетка.
7. 10 — условное число сочетания контактов.

Применение

Соединители серии ШР, включая модель ШР20П5НШ10, используются в различных областях, где требуется надёжное соединение проводов и кабелей. Среди направлений применения — промышленная электроника и бытовая электроника. Резьбовое соединение и кабельный монтаж обеспечивают высокую степень защиты от механических повреждений и воздействия внешней среды.

Модель входит в более широкую линейку соединителей ШР, которая включает различные исполнения и размеры. Это позволяет подобрать оптимальный вариант под конкретные технические условия, сохраняя совместимость внутри серии. Категория ШР20 объединяет изделия соответствующего условного размера корпуса.

Краткое резюме

ШР20П5НШ10 — пятиконтактная кабельная розетка с резьбовым соединением и климатическим исполнением УХЛ, рассчитанная на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Контакты имеют никелевое или серебряное покрытие. Гарантийный срок хранения составляет 15 лет с момента изготовления, гарантийная наработка — 1000 часов в обычных условиях и 100000 часов в облегчённом режиме.
