Назначение и область применения

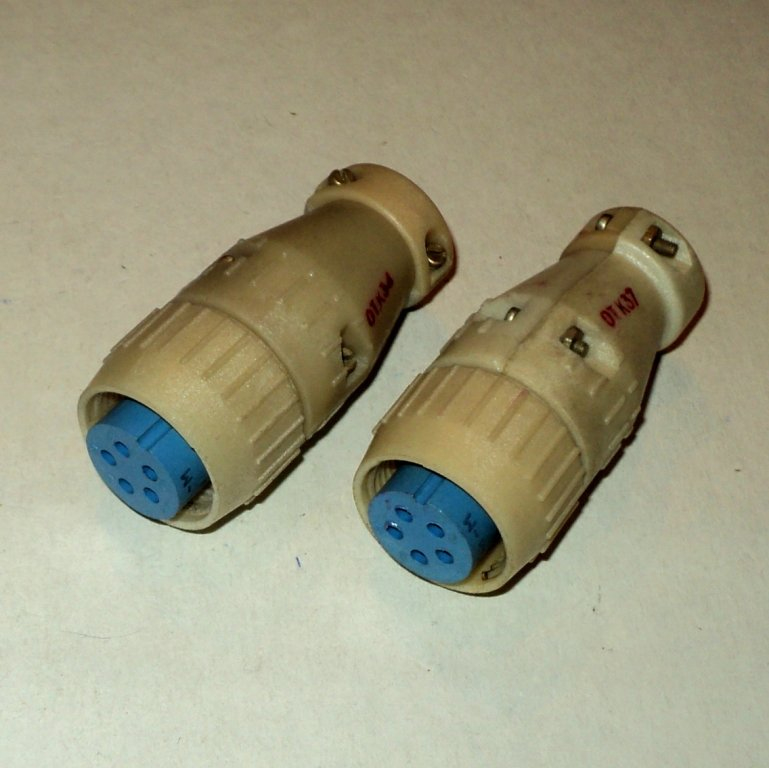

Кабельная розетка ШР20П5НШ10 производства завода «Элекон» относится к серии негерметичных цилиндрических соединителей ШР и предназначена для коммутации электрических цепей переменного и постоянного тока. Изделие рассчитано на работу с частотой до 3 МГц при напряжении до 850 В, что позволяет использовать его в широком спектре промышленного оборудования, измерительной аппаратуры и силовых линий.

Соединитель применяется для объёмного монтажа неэкранированного кабеля с прямым патрубком. Резьбовой метод сочленения обеспечивает надёжную фиксацию ответной части и устойчивость к самопроизвольному разъединению при вибрационных нагрузках. Розетка совместима с ответными вилками серии ШР20, имеющими соответствующий типоразмер корпуса и сочетание контактов.

Конструктивные особенности и электрические параметры

Корпус изделия выполнен из алюминиевого сплава, изолятор — из карболита. Покрытие контактов может быть серебряным или никелевым. Проходной диаметр розетки составляет 24 мм, цвет корпуса — тёмно-серый. Конструкция включает резьбовую накидную гайку и прямой патрубок для подвода неэкранированного кабеля.

Основные электрические характеристики:

• количество контактов — 5;
• диаметр контактов — 2,5 мм;
• рабочий ток на контакт — до 25 А, максимальный — до 35 А;
• общая токовая нагрузка — до 125 А;
• сечение подсоединяемого провода — до 3 мм²;
• сопротивление контакта — не более 0,001–1 Ом;
• сопротивление изоляции — не менее 5000 МОм.

Обозначение ШР20П5НШ10 расшифровывается следующим образом: ШР — серия соединителя, 20 — условный размер корпуса, П — прямой патрубок, 5 — количество контактов, Н — неэкранированный кабель, Ш — розетка, 10 — сочетание контактов. Изделие поставляется в заводской упаковке.

Условия эксплуатации и стойкость к внешним воздействиям

Розетка сохраняет работоспособность в жёстких климатических условиях. Диапазон рабочих температур составляет от минус 60 °C до плюс 60 °C, при этом допустим перегрев контактов до плюс 110 °C. Максимальная относительная влажность воздуха — 98 % при температуре плюс 25 °C. Изделие выдерживает пониженное атмосферное давление до 1,3·10⁻⁴ Па.

Соединитель устойчив к механическим нагрузкам:

• вибрация в диапазоне 1–5000 Гц с ускорением до 300 м/с²;
• ударные воздействия с ускорением до 5000 м/с²;
• акустические шумы интенсивностью до 170 дБ.

Ресурс изделия составляет 500 циклов сочленений-расчленений, наработка — 1000 часов. Климатическое исполнение — УХЛ. Срок хранения — 15 лет. Год выпуска данной позиции — 2003.
