Назначение и область применения

Кабельная розетка ШР20П5НШ10 относится к серии цилиндрических соединителей ШР (Каскад) и предназначена для коммутации электрических цепей в составе электро- и радиоаппаратуры различного назначения. Изделие обеспечивает надёжное соединение и разъединение проводов, кабелей, узлов и блоков при работе в цепях постоянного и переменного тока частотой до 3 МГц и напряжением до 850 В.

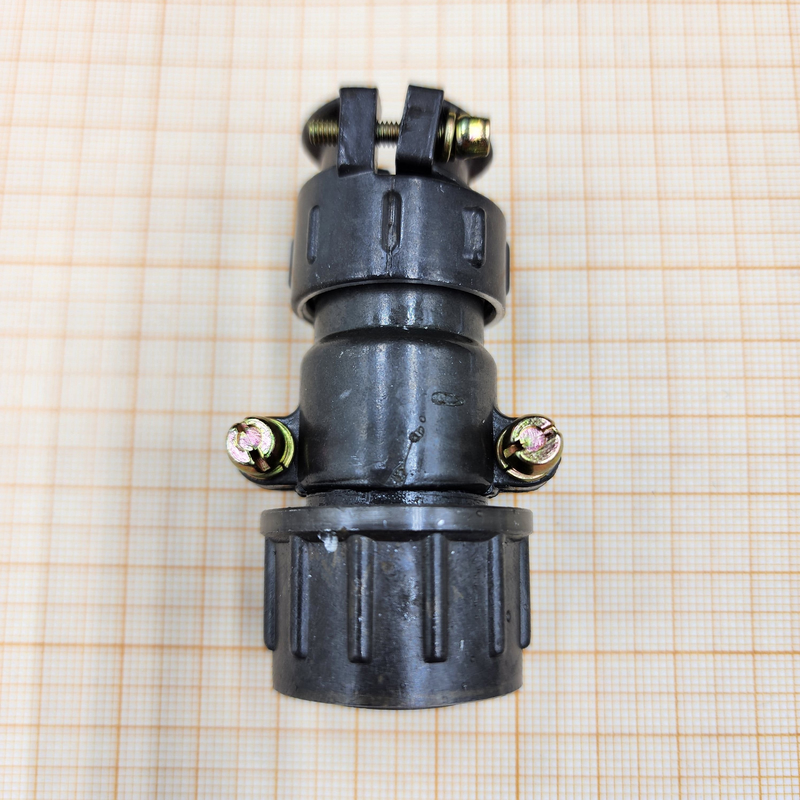

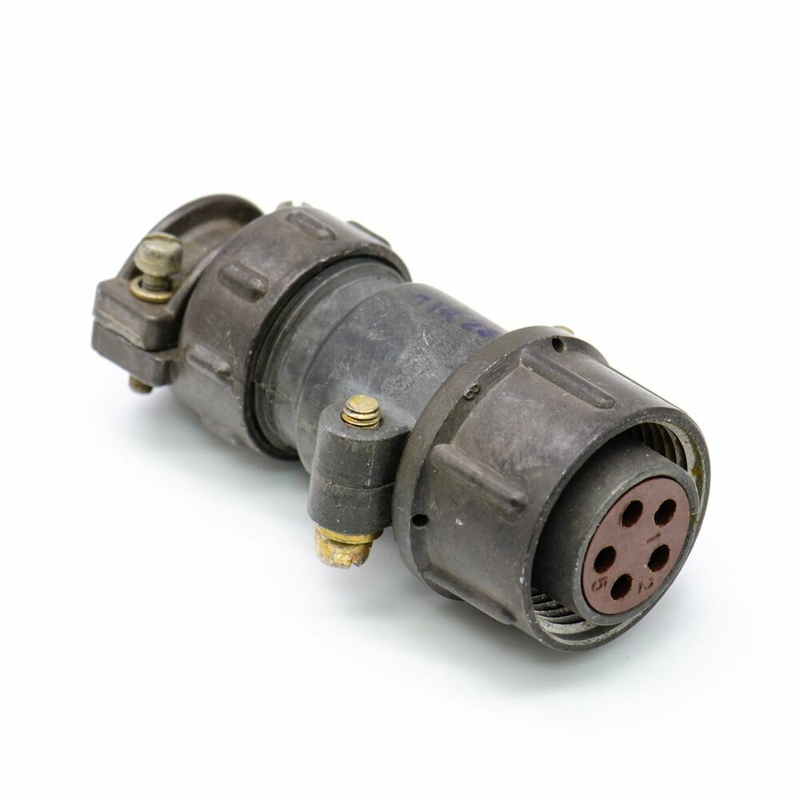

Конструктивно розетка представляет собой негерметичный цилиндрический соединитель с пятью контактами диаметром 2,5 мм и прямым патрубком, рассчитанным на подключение неэкранированного кабеля. Благодаря продуманной геометрии корпуса и патрубка обеспечивается удобный ввод кабеля и аккуратная укладка проводников внутри соединителя.

Соединитель изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2. Допускается наружное применение при условии защиты от прямого воздействия дождя, динамической пыли и солнечного излучения. Такой подход расширяет сферу использования изделия: от стационарного промышленного оборудования до мобильных установок, эксплуатируемых под навесами или в кожухах.

Конструктивные особенности и способ монтажа

Сочленение ответных частей соединителя выполняется резьбовым способом, что гарантирует плотный и стабильный контакт даже в условиях вибрационных нагрузок. Одношпоночная поляризация исключает ошибки при подключении и предотвращает повреждение контактов при неправильной ориентации ответной части.

Монтаж проводников осуществляется методом пайки. Это классическое решение обеспечивает высокую механическую прочность соединения и минимальное переходное сопротивление. Для качественной пайки рекомендуется использовать флюсы, не вызывающие коррозии, и припои, совместимые с материалами контактов.

Проходной диаметр соединителя составляет 24 мм, что позволяет размещать внутри корпуса провода суммарным сечением до 3 мм² на каждый контакт. Конструкция предусматривает аккуратную фиксацию кабеля в патрубке, исключающую излом проводников в месте ввода.

Электрические и эксплуатационные характеристики

Розетка ШР20П5НШ10 рассчитана на значительные токовые нагрузки. Максимальный ток на один контакт составляет от 25 до 35 А, а суммарный ток на соединитель достигает 125 А. Такие параметры позволяют использовать изделие в силовых цепях питания, цепях управления электроприводами и другом оборудовании с повышенным энергопотреблением.

Ключевые электрические параметры изделия:

• Сопротивление контакта: не более 0,001–1,0 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Максимальное напряжение: 850 В.
• Рабочая частота: до 3 МГц.
• Сечение подключаемого провода: до 3 мм².

Изделие сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия, с кратковременной сменой до плюс 110 градусов Цельсия. Устойчивость к механическим воздействиям подтверждена следующими показателями: вибрация в диапазоне 1–5000 Гц с ускорением до 300 м/с², ударные нагрузки до 5000 м/с², линейное ускорение до 2000 м/с².

Надёжность и ресурс

Соединитель рассчитан на длительную эксплуатацию в составе ответственного оборудования. Гарантированная наработка составляет от 1000 до 5000 часов в зависимости от режима работы. Конструкция выдерживает не менее 500 циклов сочленения-расчленения без потери электрических характеристик. Срок сохраняемости изделия — 15 лет, что подтверждает качество применяемых материалов и покрытий.

При выборе ответной части необходимо учитывать, что соединитель рассчитан на работу с вилкой соответствующей серии, имеющей идентичную поляризацию и резьбовую гайку для сочленения. Перед монтажом рекомендуется проверить целостность изоляторов, состояние контактов и резьбовых поверхностей, а также соответствие сечения кабеля допустимым значениям.
