Назначение и область применения

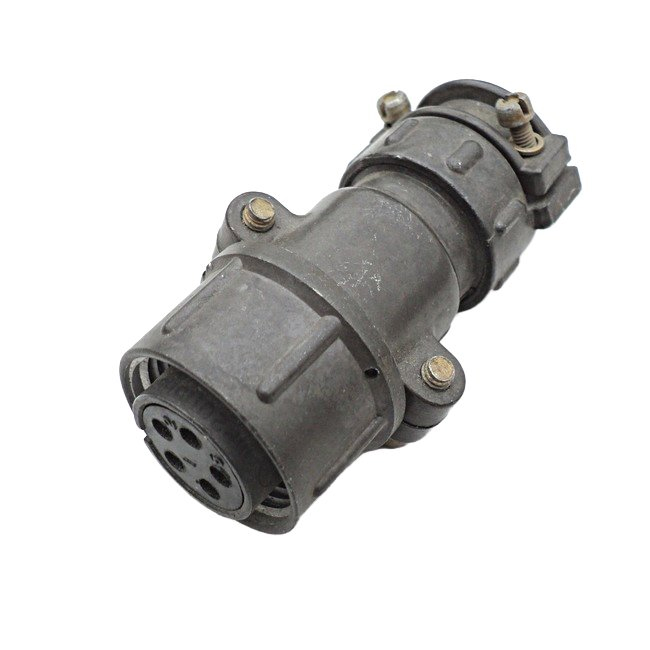

ШР20П5НШ10 представляет собой кабельную розетку серии ШР с негерметичным цилиндрическим корпусом и пятью контактами. Устройство предназначено для соединения электрических цепей переменного и постоянного тока в составе низкочастотных линий с рабочей частотой до 5 МГц. Розетка рассчитана на эксплуатацию в составе промышленного оборудования, военной техники и аппаратуры специального назначения, где требуется надёжное разъёмное соединение с высокой механической прочностью и стабильными электрическими параметрами.

Климатическое исполнение УХЛ позволяет использовать разъём в условиях умеренного и холодного климата. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, при этом допустим перегрев контактов до плюс 110 градусов Цельсия. Устройство сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па и относительной влажности воздуха до 98 процентов.

Технические характеристики и конструкция

Розетка имеет условный размер корпуса 20 и проходной диаметр 24 мм. Контактная группа выполнена из пяти контактов диаметром 2,5 мм, четыре из которых рассчитаны на токовую нагрузку от 25 до 35 А на каждый контакт при суммарной нагрузке до 100–125 А. Контакты имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление не более 1 мОм и устойчивость к окислению в процессе длительной эксплуатации.

Корпус изделия изготовлен из алюминиевого сплава, изоляционная вставка — из карболита. Соединение ответных частей разъёма осуществляется резьбовым способом, что гарантирует плотное прилегание и защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках. Метод монтажа проводников — объёмный. Кабельный ввод выполнен в виде прямого патрубка с гайкой, предназначенной для фиксации неэкранированного кабеля.

Основные электрические параметры:

• рабочее напряжение — до 850 В;
• сопротивление изоляции — не менее 5000 МОм;
• сопротивление контактов — не более 1 мОм;
• рабочий диапазон частот — до 5 МГц.

Маркировка и соответствие стандартам

Обозначение ШР20П5НШ10 расшифровывается следующим образом: ШР — серия разъёма, 20 — условный размер корпуса, П — прямой патрубок, 5 — количество контактов, Н — гайка для неэкранированного кабеля, Ш — розетка, 10 — сочетание контактов. Такая система маркировки позволяет однозначно идентифицировать исполнение изделия и его совместимость с ответными частями — вилками серии ШР соответствующего типономинала.

Изделие соответствует требованиям действующих ГОСТов и технических условий, в том числе ГЕО.364.107. Срок сохраняемости составляет 15 лет. Ресурс по числу сочленений и расчленений — не менее 500 циклов, наработка на отказ — не менее 1000 часов.

Устойчивость к внешним воздействиям

Конструкция разъёма обеспечивает высокую стойкость к механическим нагрузкам. Устройство выдерживает вибрационные воздействия с ускорением до 300 метров на секунду в квадрате и ударные нагрузки с ускорением до 2000 метров на секунду в квадрате. Это делает розетку пригодной для установки в подвижных объектах, станках с выраженной вибрацией и аппаратуре, подверженной периодическим ударным воздействиям.

Резьбовое соединение корпусных частей дополнительно повышает надёжность фиксации и исключает случайное расчленение. Изоляционные материалы сохраняют диэлектрические свойства во всём заявленном температурном диапазоне и при повышенной влажности. Применение серебряного покрытия контактов обеспечивает стабильное переходное сопротивление на протяжении всего срока службы.
