Назначение и область применения

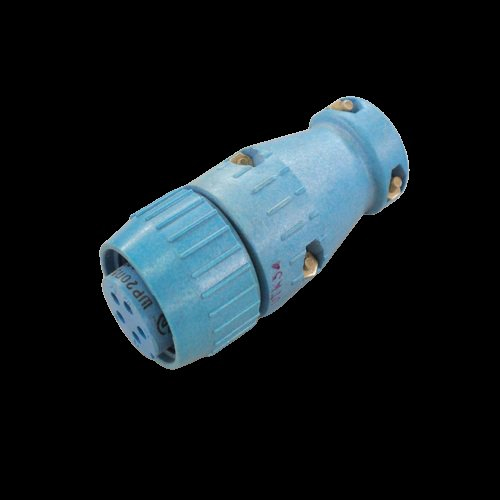

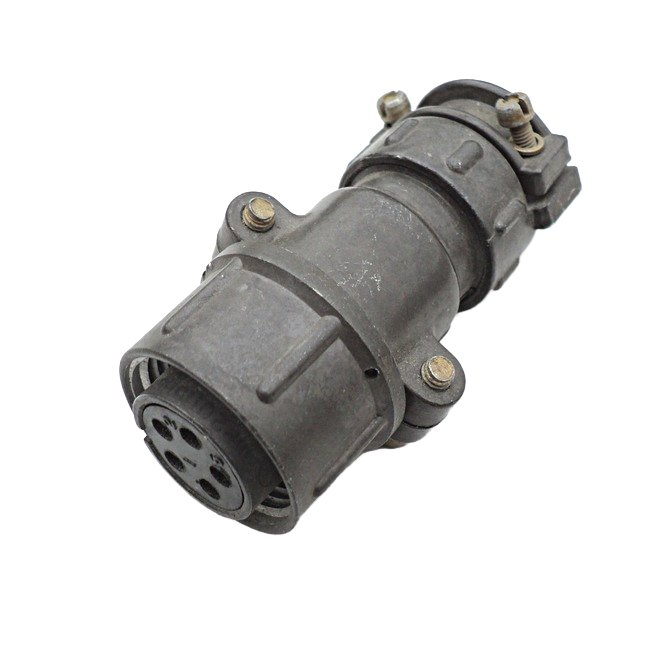

Кабельная розетка ШР20П5НШ10 из серии ШР предназначена для надежного соединения электрических цепей переменного и постоянного тока. Изделие используется в составе разъемных контактных пар и обеспечивает стабильную коммутацию проводников в условиях, требующих многократного сочленения и расчленения. Розетка рассчитана на эксплуатацию в электротехническом оборудовании, контрольно-измерительных приборах, распределительных устройствах и промышленных установках, где необходимо оперативное подключение кабельных линий.

Конструкция с прямым патрубком и гайкой для неэкранированного кабеля позволяет выполнять аккуратный ввод проводника и его фиксацию без дополнительных переходных элементов. Проходной диаметр патрубка составляет 24 мм, что обеспечивает совместимость с кабелями соответствующего наружного сечения. Разъем относится к негерметичному типу и ориентирован на применение внутри корпусов оборудования или в помещениях с контролируемыми условиями среды.

Технические характеристики и конструктивные особенности

Розетка ШР20П5НШ10 оснащена пятью контактами диаметром 2,5 мм. Каждый контакт рассчитан на рабочий ток до 25 А, при этом максимальное значение тока на контакт достигает 35 А. Рабочее напряжение составляет до 850 В. Допустимое сечение подсоединяемого провода — до 3 мм². Переходное сопротивление контакта не превышает 0,001 Ом, а сопротивление изоляции составляет не менее 5000 МОм, что подтверждает высокое качество контактной группы и изоляционных материалов.

Ключевые параметры

• Количество контактов — 5;
• Диаметр контактов — 2,5 мм;
• Рабочий ток на контакт — до 25 А;
• Максимальный ток на контакт — 35 А;
• Рабочее напряжение — до 850 В;
• Сечение провода — до 3 мм²;
• Сопротивление контакта — не более 0,001 Ом;
• Сопротивление изоляции — не менее 5000 МОм;
• Проходной диаметр патрубка — 24 мм;
• Масса — около 58 г.

Маркировка ШР20П5НШ10 содержит полную информацию о конструктивном исполнении изделия. Обозначение расшифровывается следующим образом: ШР — штепсельный разъем негерметичный; 20 — условный размер корпуса; П — прямой патрубок; 5 — количество контактов; Н — гайка для неэкранированного кабеля; Ш — розетка; 10 — номер контактного набора. Такая система маркировки позволяет однозначно идентифицировать тип разъема и его совместимость с ответными частями.

Условия эксплуатации и надежность

Изделие сохраняет работоспособность в широком диапазоне внешних воздействий. Розетка выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², ударные воздействия с ускорением до 5000 м/с², а также линейное ускорение до 2000 м/с². Диапазон рабочих температур составляет от минус 60 до плюс 60 °C. Допустимая относительная влажность воздуха достигает 98 процентов.

Минимальная наработка изделия составляет 1000 часов, а ресурс по количеству циклов сочленения-расчленения достигает 500. Эти показатели подтверждают пригодность разъема для длительной эксплуатации в составе ответственного оборудования, включая системы с повышенными требованиями к механической стойкости и стабильности электрических параметров. Артикул изделия — 41183, категория — ШР20. Приемка — «5», год выпуска не указан.
