Назначение и область применения

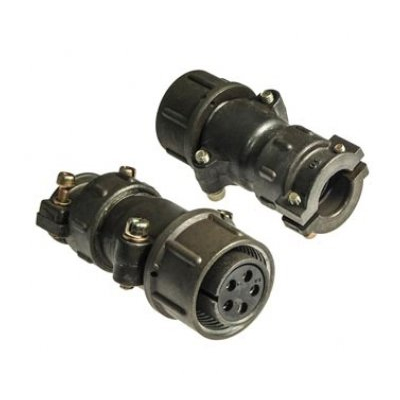

ШР20П5НШ10 — это кабельная розетка серии ШР, предназначенная для соединения электрических цепей в промышленной и радиоаппаратуре. Изделие представляет собой негерметичный цилиндрический соединитель с ручным соединением, рассчитанный на работу с неэкранированным кабелем. Розетка применяется в электротехнических устройствах, где требуется разъёмное подключение проводников с высокой токовой нагрузкой и устойчивостью к внешним механическим воздействиям.

Соединитель ориентирован на эксплуатацию в составе стационарного и мобильного оборудования, включая промышленные установки, испытательные стенды, источники питания и радиоэлектронную аппаратуру. Конструкция с прямым патрубком и гайкой для неэкранированного кабеля обеспечивает удобный монтаж и надёжную фиксацию подводимого провода.

Подтверждённые особенности и технические характеристики

Розетка ШР20П5НШ10 оснащена 5 контактами диаметром 2,5 мм. Рабочий ток на каждый контакт составляет до 25 А, максимальное значение достигает 35 А. Общая токовая нагрузка соединителя — до 125 А при напряжении до 850 В переменного или постоянного тока. Рабочий частотный диапазон — до 3 МГц.

Сечение подсоединяемого провода не превышает 3 мм². Сопротивление контакта находится в пределах от 0,001 до 1 мОм, сопротивление изоляции составляет не менее 5000 МОм. Проходной диаметр изделия равен 24 мм, условный размер корпуса — 20.

Климатическое исполнение — УХЛ. Температурный диапазон эксплуатации: от -60°C до +60°C, при этом допустимый перегрев контактов достигает +110°C. Соединитель выдерживает воздействие пониженного давления до 1,3·10⁻⁴ Па.

Механическая стойкость и надёжность

Изделие рассчитано на эксплуатацию в условиях интенсивных механических нагрузок. Подтверждённые показатели стойкости:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с²;
• одиночные механические удары с ускорением до 5000 м/с²;
• линейное ускорение до 2000 м/с²;
• минимальная наработка — 1000 часов;
• количество сочленений-расчленений — 500 циклов;
• срок сохраняемости — 15 лет.

Материалы и конструктивное исполнение

Материал контактов — серебро или никель, что обеспечивает низкое переходное сопротивление и стабильность электрического соединения. Корпус выполнен в цилиндрическом форм-факторе, тип соединителя — негерметичный, соединение ответных частей — ручное. Конструкция включает прямой патрубок (П) и гайку для неэкранированного кабеля (НШ), что упрощает ввод провода и исключает необходимость применения экранирующей оплётки.

Расшифровка обозначения и комплектация

Маркировка ШР20П5НШ10 содержит информацию о конструктивных параметрах изделия:

1. ШР — тип соединителя: негерметичный цилиндрический разъём;
2. 20 — условный размер корпуса;
3. П — прямой патрубок;
4. 5 — число контактов;
5. НШ — гайка для неэкранированного кабеля;
6. 10 — сочетание контактов.

Товар поставляется в заводской упаковке. Артикул изделия — 21187, категория — ШР20. Данные о производителе не указаны. Год выпуска партии — 2014. Розетка предназначена для профессионального применения в электротехнике и радиоэлектронике, где важны высокая токовая нагрузка, широкий температурный диапазон и длительный срок службы.
