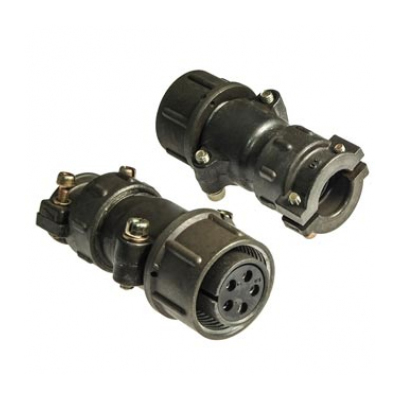

ШР20П5НШ10 (КГ) 08-09г — это кабельная розетка серии ШР, выпускавшаяся в-2009 годах. Она предназначена для соединения электрических цепей в электро- и радиоаппаратуре.

Обозначение

Расшифровка: ШР — тип цилиндрического разъёма, 20 — условный размер корпуса, П — с прямым патрубком, 5 — число контактов, НШ — для неэкранированного кабеля ( розетка ), 10 — сочетание контактов, (КГ) — кабельное исполнение.

Применение

Используется для работы в цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В. Применяется внутри и снаружи помещений (с защитой от пыли и влаги по УХЛ) для монтажа с неэкранированными кабелями, соединения проводов, кабелей, узлов и блоков.

Основные характеристики

• Рабочий ток на контакт: 25 А.

• Диаметр контактов: 2,5 мм, сечение провода: до 3 мм?.

• Рабочая температура: от -60°C до +60°C (с перегревом контактов до +110°C). ?

• Вибрация: 1–5000 Гц, ускорение 300 м/с?; удар: до 5000 м/с?.

• Ресурс: 500 соединений, наработка 1000 ч, хранение 15 лет.
