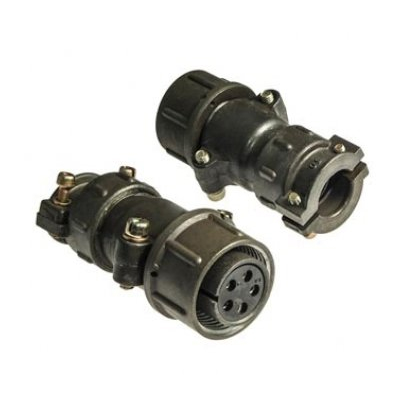

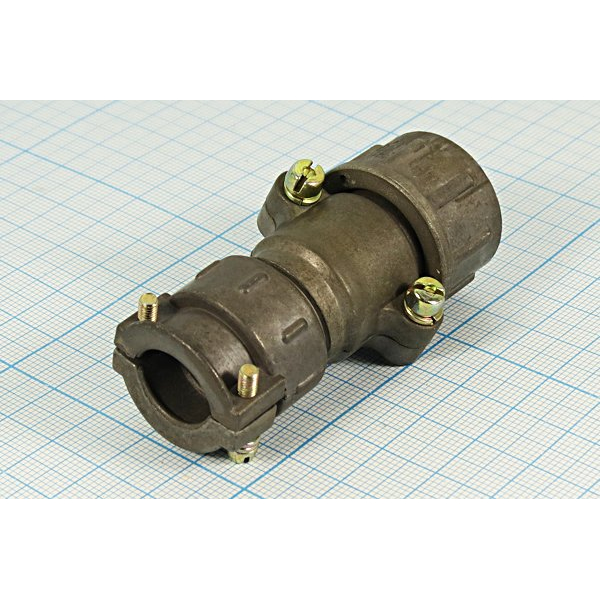

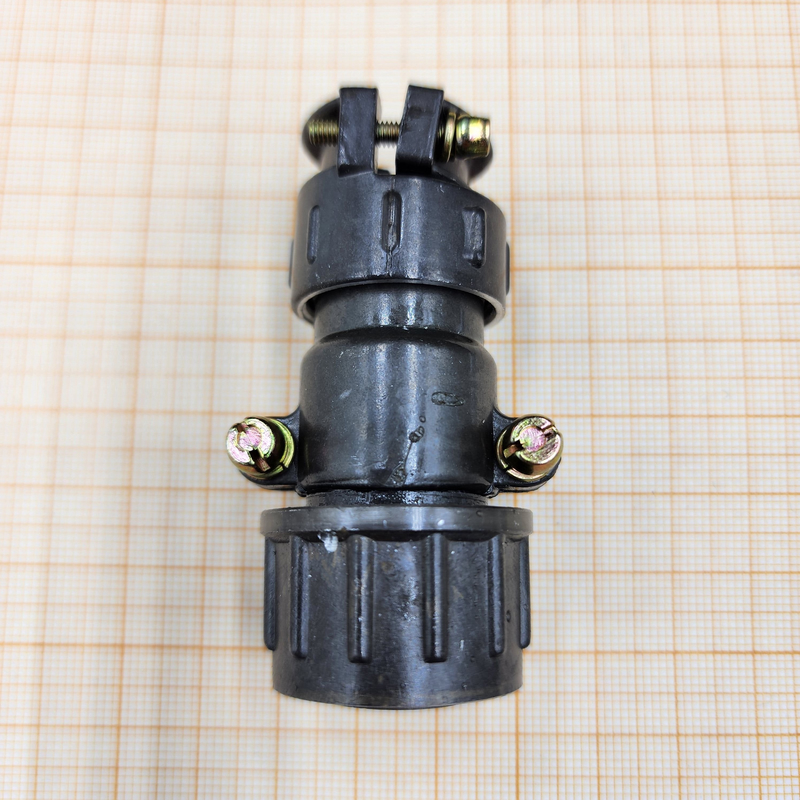

ШР20П5НШ10 (КГ) — это низкочастотный цилиндрический кабельный разъем‑розетка ряда ШР, предназначенный для соединения цепей постоянного и переменного тока с частотой до 3 МГц. Обозначение «КГ» обычно относится к климатическому исполнению и группе, указывающим условия эксплуатации по температуре и среде.

ШР20П5НШ10 применяется как кабельная розетка с прямым патрубком для неэкранированного кабеля; разъём относится к негерметичным объемным соединителям с резьбовым соединением нормальных габаритов.
Он используется в электрических цепях постоянного и переменного тока в приборах и установках, где требуется надежное разъемное соединение проводников с относительно высокими токами.

• Количество контактов — 5, диаметр контактов обычно около 2,5 мм.

• Рабочее напряжение — до 850 В переменного и постоянного тока, амплитудное напряжение до 850 В.

• Рабочий ток на один контакт — не более ~25–35 А, суммарный ток на разъем — порядка 125 А.

• Сопротивление контакта не более 1 мОм, сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Тип соединителя — ШР, размер корпуса — 20, конструктивное исполнение кабельной части — П (прямой патрубок), «Н» указывает на гайку для неэкранированного кабеля.

• Проходной диаметр патрубка для кабеля — около 24 мм, допустимое сечение подключаемого провода — до 3 мм².

• Контакты обычно выполняются с серебряным или серебряно‑никелевым покрытием, что снижает переходное сопротивление и улучшает стабильность контакта.

• Диапазон рабочих температур окружающей среды — примерно от −60 °C до +60 °C, при перегреве контактов — до +110 °C.

• Разъём рассчитан на вибрацию в диапазоне 1…5000 Гц с ускорением до 300 м/с², одиночные удары до 5000 м/с², многократные удары до ~350 м/с², линейное ускорение до 2000 м/с².

• Количество циклов «сочленение–расчленение» — не менее 500, минимальная наработка — 1000 часов, минимальный срок сохраняемости — 15 лет.
