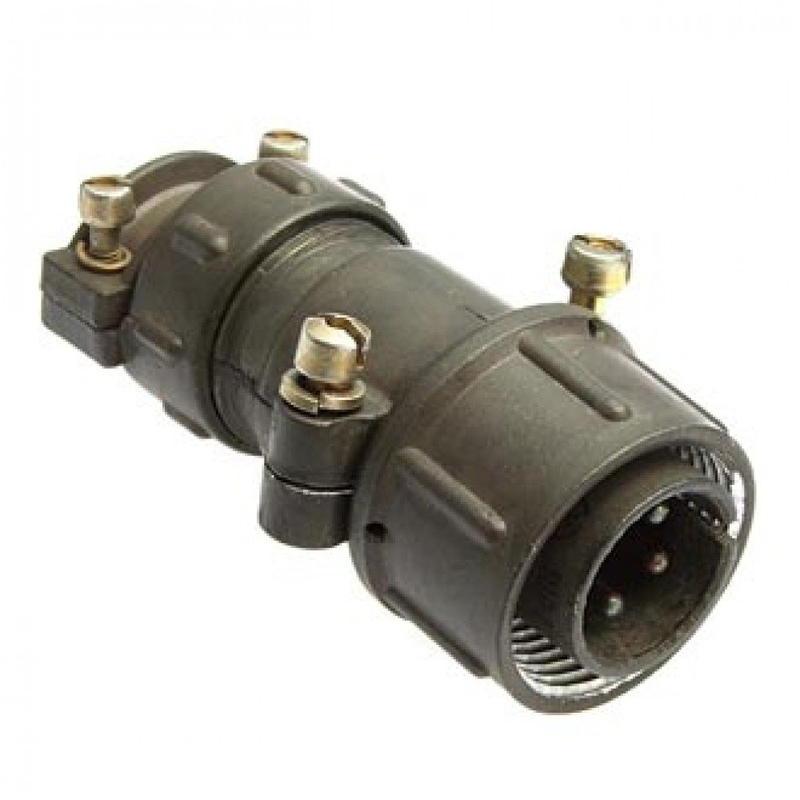

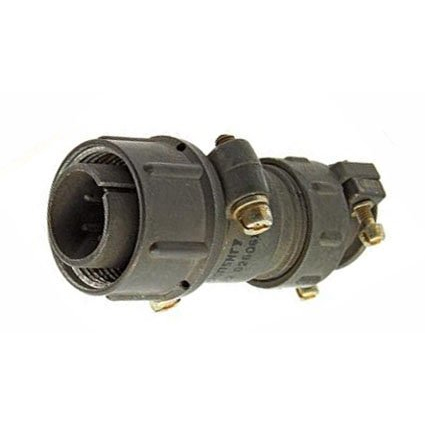

ШР20П5НГ7 – это цилиндрический кабельный соединитель‑вилка общепромышленного ряда ШР, выпускаемый по отечественным техусловиям (ГЕ0.364.108ТУ и др.). Он предназначен для соединения электрических цепей в радио‑ и электроаппаратуре, в том числе в промышленных и военных устройствах.

Расшифровка обозначения

• ШР20 – тип и условный размер корпуса соединителя.

• П – исполнение с прямым патрубком для кабеля.

• 5 – количество контактов в одном корпусе.

• Н – предназначен для неэкранированного кабеля.

• Г – вилка кабельная (как противоположность розетке).

• 7 – кодировка сочетания контактов (в данном случае пять контактов диаметром 1,5 мм).

Основные технические свойства

• Ток и напряжение :

  • рабочий ток на один контакт – до около 10 А;

  • максимальное рабочее напряжение постоянного тока – до 850 В (амплитудное значение).

• Контакты :

  • диаметр контактов – 1,5 мм;

  • покрытие контактов, как правило, серебро или серебро/никель;

  • сопротивление контакта – не более примерно 2,5–5 мОм.

• Изоляция и надёжность :

  • сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм;

  • количество сочленений‑расчленений – порядка 500 циклов;

  • минимальная наработка – около 1000 часов.

Условия эксплуатации и конструкция

Соединитель ШР20П5НГ7 негерметичный, предназначен для внутреннего и частично наружного применения (при дополнительной защите от пыли и влаги) в климатическом исполнении УХЛ.

• Сочленение с аналогичной розеткой или блочным соединителем выполнено резьбовым , с одношпоночной поляризацией корпуса, что исключает неправильную ориентацию при подключении.

• Соединитель устойчив к механическим воздействиям: допустимая вибрация в диапазоне примерно 1–5000 Гц с ускорением до 300 м/с², а также к одиночным и многократным ударам с высокими ускорениями.
