ШР20П5НГ7 ВИЛКИ КАБЕЛЬНЫЕ
Технические характеристики
ШР20П5НГ7 вилка каб
ШР20П5НГ7 вилка Кабельная

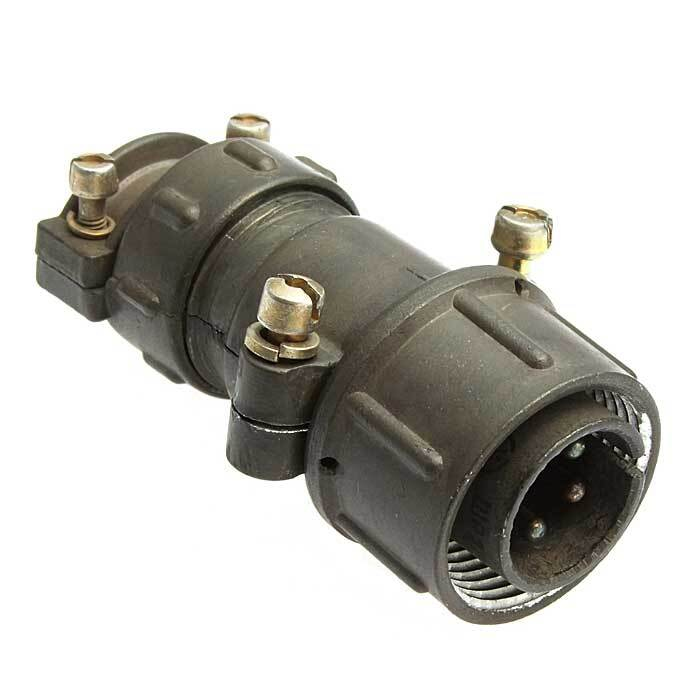

ШР20П5НГ7 — это кабельная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Она имеет прямой патрубок и используется для неэкранированного кабеля.
Технические Характеристики
Тип соединителя : ШР
Условный размер корпуса : 20
Конструктивное исполнение : П (с прямым патрубком)
Количество контактов : 5
Диаметр контактов : 1,5 мм
Покрытие контактов : Серебро (в некоторых источниках упоминается никель, но основное покрытие — серебро)
Максимальный рабочий ток : 10 А на контакт (в некоторых источниках указано до 20 А на контакт, но общая суммарная нагрузка может достигать 50 А)
Максимальное рабочее напряжение : Не более 850 В постоянного тока
Сопротивление контактов : 2,5 мОм
Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях
Количество сочленений-расчленений : 500
Минимальная наработка : 1000 ч
Срок сохраняемости : Не менее 15 лет
Хвостовики контактов : Допускают подсоединение проводов сечением не более 1,93 мм?
Количество припаек : Не более 3
Сочленение соединителей : Резьбовое
Метод монтажа : Пайка
Габаритные размеры : 67,7?37,1?29,5 мм
Условия Эксплуатации
Температура окружающего воздуха : От -60° С до +60°
