Назначение и область применения

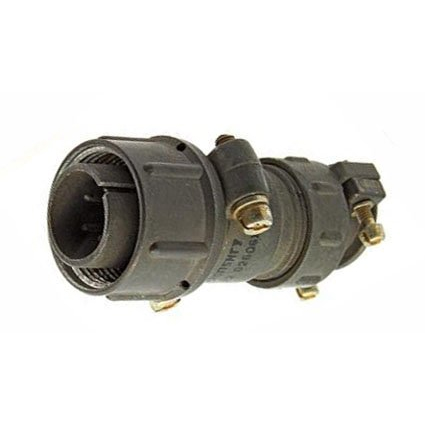

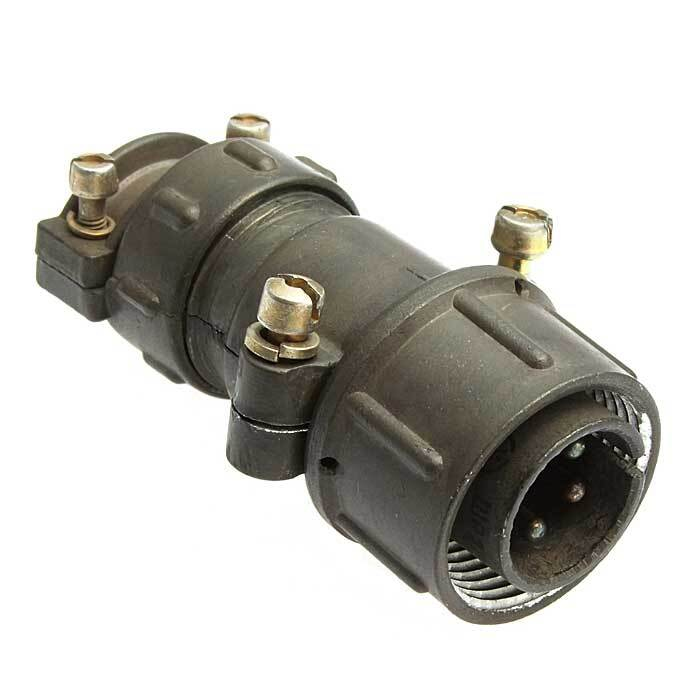

ШР20П5НГ7 представляет собой кабельную вилку цилиндрического соединителя серии ШР с прямым патрубком, предназначенную для коммутации неэкранированных кабелей. Изделие применяется для соединения и разъединения электрических цепей, включающих провода, кабели, узлы и блоки, в составе электронной и радиоэлектронной аппаратуры различного назначения.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция ориентирована преимущественно на внутренний монтаж и выпускается в климатическом исполнении УХЛ2 по ГОСТ 15150-69. При обеспечении защиты от дождя, динамической пыли и прямого солнечного излучения допускается наружное применение.

Технические характеристики и конструктивные особенности

Изделие относится к условному размеру корпуса 20 и оснащено пятью контактами с никелевым покрытием. Прямой патрубок обеспечивает удобный ввод кабеля без изгибов, что упрощает монтаж и снижает механические напряжения в месте заделки. Сочетание контактов, обозначенное цифрой 7 в маркировке, определяет конкретную схему расположения и типы цепей.

Климатические параметры

• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия.
• Допустимая смена температур с учётом перегрева контактов: до плюс 110 градусов Цельсия.
• Пониженное атмосферное давление: 1,3 на 10 в минус четвёртой степени Па.

Механическая устойчивость

• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g).
• Устойчивость к одиночным ударам с ускорением 5000 метров на секунду в квадрате (500 g).
• Устойчивость к многократным ударам с ускорением 350 метров на секунду в квадрате (35 g).

Электрические и эксплуатационные показатели

• Сопротивление изоляции: не менее 5000 МОм.
• Наработка: 1000 часов в стандартном режиме и до 100000 часов в облегчённом режиме эксплуатации.
• Ресурс по сочленениям и расчленениям: 500 циклов.
• Срок хранения: 15 лет.

Расшифровка обозначения и комплектация

Маркировка ШР20П5НГ7 содержит полную информацию о конструкции изделия и расшифровывается следующим образом:

1. ШР — тип соединителя, определяющий принадлежность к серии штепсельных разъёмов цилиндрической формы.
2. 20 — условный размер корпуса, определяющий габаритные и присоединительные размеры.
3. П — конструктивное исполнение с прямым патрубком.
4. 5 — количество контактов.
5. Н — покрытие контактов никелем.
6. Г — предназначение для неэкранированного кабеля.
7. 7 — сочетание контактов, определяющее схему расположения контактов и типы цепей.

Приёмка изделия соответствует категории «5», что подтверждает проведение приёмо-сдаточных испытаний на предприятии-изготовителе. Год выпуска партии — 2016. Артикул для идентификации при заказе: 9248.
