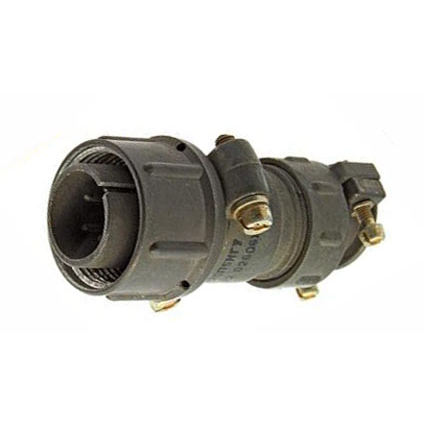

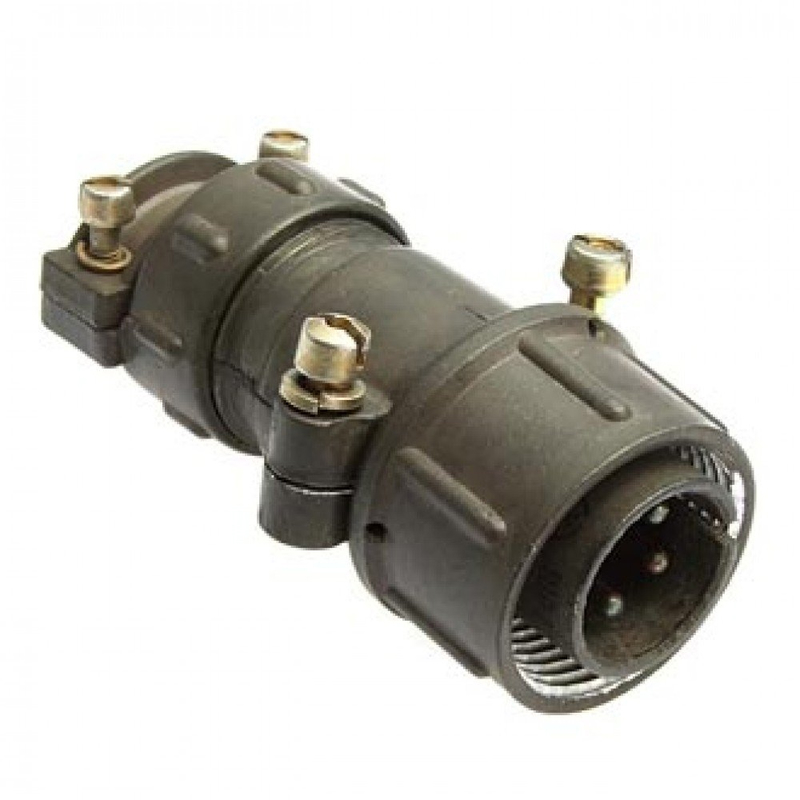

ШР20П5НГ7 вилка Каскад (2024г ОТК) — это кабельная вилка с прямым патрубком для неэкранированного кабеля. Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Применение

Соединитель применяется в электрических цепях постоянного и переменного тока (частотой до 3 МГц) для внутреннего и наружного монтажа (при защите от пыли и воды).
Сочленение резьбовое, поляризация одношпоночная, совместима с блочными вилка ми/ розетка ми ШРГ и 2РТТ.
Климатическое исполнение УХЛ, подходит для эксплуатации в широком диапазоне условий.

Характеристики

• Количество контактов: 5 шт. диаметром 1,5 мм, покрытие серебром.

• Рабочий ток на контакт: 10 А. ?

• Максимальное напряжение постоянного тока: 850 В.

• Сопротивление контакта: не более 2,5 мОм, изоляции — не менее 5000 МОм.

• Габариты: 67,7?37,1?29,5 мм. ?

• Температура: от -60°C до +60°C (смена до +110°C).

• Вибрация: 1–5000 Гц, до 300 м/с?; удары до 5000 м/с? (одиночные).

• Срок службы: 500 сочленений-расчленений, наработка 1000 ч, сохраняемость 15 лет. ?
