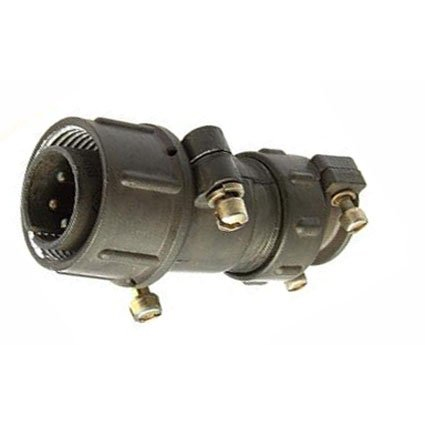

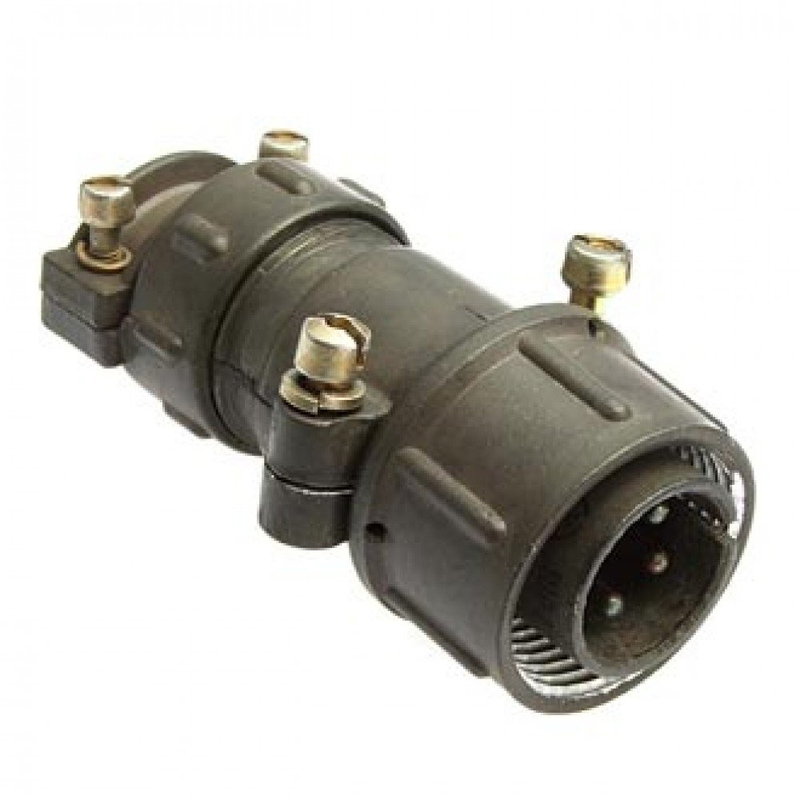

ШР20П5НГ10Н‑М — это низкочастотный цилиндрический соединитель вилка кабельная, относящийся к серии ШР и предназначен для работы в электрических цепях постоянного и переменного тока в промышленном и радиоэлектронном оборудовании. Ниже приведена расшифровка и основные технические особенности.

Расшифровка обозначения

• ШР — тип низкочастотного цилиндрического соединителя.

• 20 — условный размер корпуса (габарит).

• П — конструктивное исполнение с прямым патрубком (кабель подходит прямо), без угла.

• 5 — количество контактов: 5 штук.

• Н — вид гайки патрубка для неэкранированного кабеля (отсутствие буквы «Э»).

• Г — тип контакта: вилка (штырь) ; противоположный вид — «Ш» для розетки.

• 10 — обозначение сочетания контактов: 5 штырей диаметром 2,5 мм.

• Второй Н — покрытие контактов никелем (без «Н» покрытие обычно серебро).

• ‑М — материал корпуса: пластмассовый (резьбовой корпус из пластмассы).

Основные характеристики

• Контакты : 5 штырей диаметром 2,5 мм, круглой формы.

• Токовая нагрузка : типично до около 25…35 А на один контакт, в зависимости от конкретного исполнения и ТУ.

• Напряжение : номинальное/рабочее напряжение не более 850 В переменного тока.

• Сопротивление контактов : порядка 1…2 мОм на контакт, что обеспечивает низкие потери и нагрев.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Конструкция и монтаж

• Цилиндрический корпус с прямым патрубком; кабель заводится через патрубок и фиксируется гайкой.

• Соединение резьбовое (винтовое сочленение), тип монтажа — объёмный (кабельная часть без панельного крепления).
