Назначение и область применения

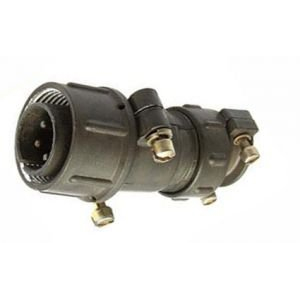

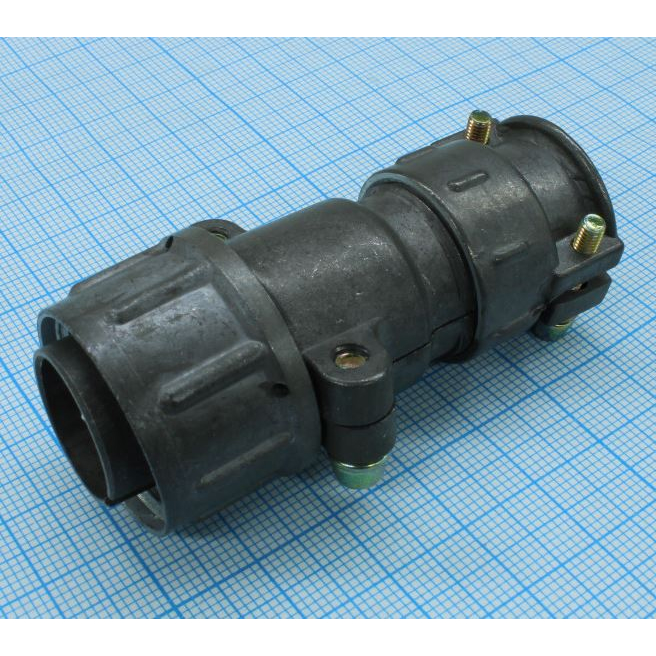

ШР20П5НГ10 — это пятиконтактная негерметичная кабельная вилка серии ШР с прямым патрубком, предназначенная для присоединения неэкранированного кабеля. Изделие применяется для соединения и разъединения электрических цепей, узлов и блоков в электро- и радиоаппаратуре, включая радиоэлектронную и радиотехническую. Вилка рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц.

Устройство подходит для внутреннего монтажа в климатическом исполнении УХЛ, а при защите от пыли, воды и прямого солнечного излучения допускается эксплуатация на открытом воздухе. На практике вилка применяется в составе такого оборудования, как сварочные полуавтоматы А-547 и установки плазменной резки УВПР-120.

Технические характеристики

Вилка обеспечивает коммутацию пяти контактов диаметром 2,5 мм. Рабочий ток составляет до 25 А на контакт, максимально допустимый ток — 35 А, суммарная токовая нагрузка достигает 125 А. Рабочее напряжение — до 850 В. Сечение подключаемого провода — до 3 квадратных миллиметров. Переходное сопротивление контакта не превышает 0,001 Ом, сопротивление изоляции — не менее 5000 МОм. Проходной диаметр кабельного канала — 24 мм.

• Корпус: алюминиевый сплав АЛ-11.
• Изоляторы: карболит К-211-3.
• Контакты: латунь ЛС59-1 с серебряным покрытием (индекс «НГ» в обозначении указывает на серебрение).
• Тип соединения: негерметичное, с прямым патрубком под неэкранированный кабель.
• Количество контактов: 5, диаметр каждого — 2,5 мм.

Условия эксплуатации и надёжность

Вилка работоспособна при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия. Допускается перегрев контактов до плюс 110 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате.

Назначенная наработка составляет не менее 1000 часов, ресурс сочленений-расчленений — не менее 500 циклов, срок хранения — 15 лет. Партия произведена с приёмкой ОТК 2024 года в исполнении производителя «Каскад».

Комплектация и идентификация

Поставляется как кабельная вилка серии ШР20 в исполнении «Каскад». Год выпуска, подтверждённый отметкой ОТК, — 2024. Артикул изделия — 51165. Указанные характеристики подтверждены производителем и не подлежат произвольной корректировке при монтаже.
